W zapisie "monitoring ciśnienia w zależności od temperatury" kluczowe jest rozróżnienie zmiennej niezależnej i zmiennej zależnej. Zmienna niezależna to ta, względem której analizujemy wpływ (argument funkcji), a zależna to ta, która przyjmuje wartości w odpowiedzi na zmianę argumentu.

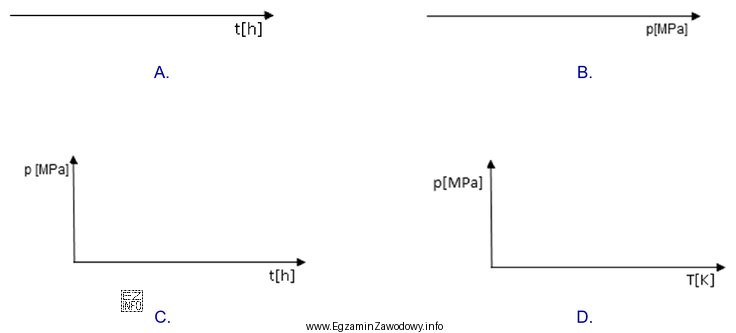

W tym przypadku analizujemy zależność p(T), czyli ciśnienie jako funkcję temperatury. Dlatego:
- na osi X (poziomej) umieszcza się temperaturę – jest to argument zależności, parametr, względem którego porządkuje się dane,
- na osi Y (pionowej) umieszcza się ciśnienie – jest to wartość zależna, obserwowana odpowiedź układu na zmianę temperatury.
Taki układ osi jest standardem w prezentacji danych procesowych, bo ułatwia odczyt trendu: przy rosnącej temperaturze można śledzić, jak rośnie lub maleje ciśnienie w reaktorze. Ma to znaczenie praktyczne w eksploatacji: operator szybciej ocenia stabilność procesu, ryzyko przekroczeń dopuszczalnych parametrów oraz skutki zmian nastaw.
Typowe błędy w tym typie zadania wynikają z odwrócenia osi (narysowania T jako funkcji p) albo z pominięcia sformułowania "w zależności od". Inny błąd to dobór układu, który nie jest klasycznym układem współrzędnych (np. niejednoznaczny opis osi), co utrudnia późniejszą analizę dokumentacji przebiegu procesu.
Poprawnie wykonany wykres powinien dodatkowo zawierać jednostki na osiach, czytelną skalę oraz opis serii danych (np. czas pomiaru lub warunki prowadzenia reakcji), aby stanowił wiarygodny element dokumentacji technologicznej.
