KWALIFIKACJA AUD8 + AUD9 - CZERWIEC 2021

PYTANIE NR 39.
Przewód symetryczny TRS na XLR (piny: 1, 2, 3) powinien mieć połączenia według zamieszczonego schematu

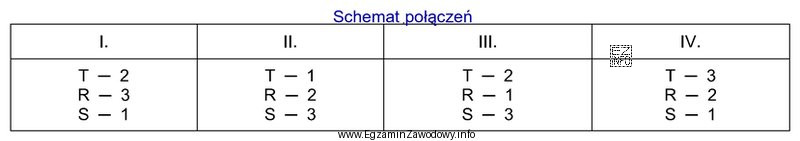

Ilustracja przedstawia tabelę zatytułowaną "Schemat połączeń", która zawiera cztery kolumny oznaczone jako I, II, III, IV.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W standardowym połączeniu symetrycznym TRS końcówka Tip przenosi sygnał "hot" i odpowiada XLR pin 2, Ring przenosi "cold" i odpowiada XLR pin 3, a Sleeve jest ekranem/masą i łączy się z XLR pin 1. Taki układ zapewnia poprawną transmisję zbalansowaną i odporność na zakłócenia.

Pełne wyjaśnienie:

Przewód TRS użyty jako połączenie symetryczne (balanced) ma trzy żyły/połączenia funkcjonalne: sygnał dodatni (hot), sygnał odwrócony (cold) oraz ekran/masa. W praktyce oznacza to, że TRS nie jest tutaj traktowany jak "stereo", tylko jak dwa przewody sygnałowe + ekran.

W najczęściej stosowanym w technice audio standardzie połączeń:

  • Tip (T) w TRS przenosi hot (+).
  • Ring (R) w TRS przenosi cold (−).
  • Sleeve (S) w TRS to ekran/masa.

Z kolei w złączu XLR 3-pin dla torów mikrofonowych i liniowych symetrycznych przyjmuje się:

  • Pin 1 – ekran/masa.
  • Pin 2 – hot (+).
  • Pin 3 – cold (−).

Dlatego poprawny schemat połączeń powinien mapować: Tip → pin 2, Ring → pin 3, Sleeve → pin 1. To właśnie odróżnia prawidłową przejściówkę TRS–XLR dla sygnału zbalansowanego od błędnych wariantów.

Dlaczego pozostałe schematy bywają niepoprawne?

  • Jeśli zamienisz pin 2 i 3, sygnał nadal zwykle będzie "działał", ale odwrócisz polaryzację (może to powodować osłabienie basu i problemy z sumowaniem sygnałów w miksie).
  • Jeśli pominiesz ekran lub podepniesz go do pinu sygnałowego, wzrośnie podatność na brum i zakłócenia oraz mogą pojawić się przydźwięki.
  • Jeśli potraktujesz TRS jak stereo (L/R), łatwo błędnie przypisać Ring jako "prawy kanał", co w torze symetrycznym nie ma zastosowania.

W praktyce scenicznej po wykonaniu takiego przewodu warto sprawdzić go miernikiem (ciągłość oraz brak zwarć między żyłami) i opisać przejściówkę, aby uniknąć pomyłek w patchowaniu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To połączenie zbalansowane realizowane wtykiem TRS, gdzie Tip niesie sygnał hot (+), Ring sygnał cold (−), a Sleeve jest ekranem/masą. Dzięki dwóm przewodom sygnałowym odbiornik redukuje zakłócenia wspólne, co jest korzystne na scenie.
W typowym audio: pin 1 to ekran/masa, pin 2 to hot (+), a pin 3 to cold (−). Najważniejsze jest, by konsekwentnie utrzymać to przypisanie w całym torze, bo zamiana pinów 2 i 3 zmienia polaryzację sygnału.
Stosuje się mapowanie: Tip → XLR 2, Ring → XLR 3, Sleeve → XLR 1. To odpowiada funkcjom hot/cold/ekran i pozwala na prawidłową transmisję symetryczną, typową dla wyjść/ wejść liniowych i mikrofonowych.
Zamiana pinów 2 i 3 odwraca polaryzację (fazę) sygnału względem innych źródeł. Pojedynczy kanał zwykle "zagra", ale przy sumowaniu z innym mikrofonem lub sygnałem może dojść do częściowego znoszenia (np. spadek basu, "pusty" dźwięk). Dlatego pinout musi być spójny.
Nie. TRS oznacza tylko konstrukcję wtyku (Tip/Ring/Sleeve). Może przenosić stereo niesymetryczne (L/R + masa) albo mono symetryczne (hot/cold + ekran). W kontekście przejściówki TRS–XLR najczęściej chodzi o połączenie symetryczne.
Ekran to zwykle oplot (siatka) lub folia wokół żył sygnałowych, często połączona z "gołą" żyłą drenującą. W typowym kablu mikrofonowym są dwie izolowane żyły sygnałowe + ekran. Ekran łączy się z masą, czyli w XLR z pinem 1, a w TRS z Sleeve.
Może, jeśli urządzenie po stronie TRS zapewnia wejście/wyjście symetryczne. W praktyce mikrofony mają zwykle XLR, a TRS pojawia się częściej jako zbalansowane wejście/wyjście liniowe w interfejsach, DI boxach lub mikserach. Kluczowe jest zgodne hot/cold oraz poprawny ekran.
W typowym zastosowaniu scenicznym tak: pin 1 pełni rolę ekranu/masy. Nieprawidłowe podłączenie ekranu do pinu sygnałowego zwiększa ryzyko brumów i zakłóceń. W złożonych instalacjach stosuje się czasem specjalne praktyki przeciw pętlom mas, ale na egzaminie liczy się standardowy pinout.
Ustaw test ciągłości/rezystancji i sprawdź: Tip ma mieć przejście tylko do pinu 2, Ring tylko do pinu 3, Sleeve tylko do pinu 1. Dodatkowo sprawdź brak zwarć między Tip–Ring, Tip–Sleeve i Ring–Sleeve. To szybki test jakości lutów i poprawności schematu.
Najczęstsze błędy to: zamiana hot/cold (Tip z Ring), podłączenie ekranu do pinu 2 lub 3, "zimne luty" powodujące przerywanie sygnału, oraz brak odciążenia mechanicznego kabla we wtyku. Pomaga oznaczanie żył kolorami i kontrola miernikiem po zlutowaniu.
info

Statystycznie 52% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "W standardowym połączeniu symetrycznym TRS końcówka Tip przenosi sygnał "hot" i odpowiada XLR pin 2, Ring przenosi "cold" i odpowiada XLR pin 3, a Sleeve jest ekranem/masą i łączy się z XLR pin 1."
