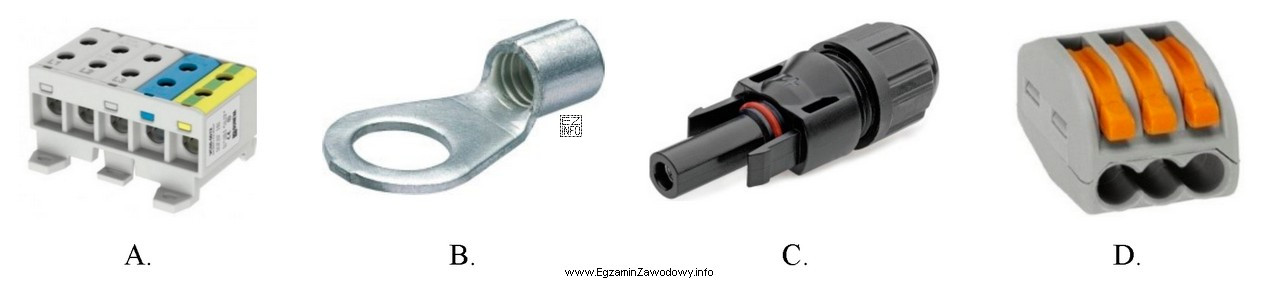

Podczas naprawy instalacji fotowoltaicznej (szczególnie przy wymianie uszkodzonego modułu) kluczowe jest odtworzenie połączeń elektrycznych po stronie DC w sposób bezpieczny i trwały. W praktyce najczęściej spotykanym rozwiązaniem są złącza wtykowe typu MC4, używane do łączenia przewodów solarnych z wyprowadzeniami modułów oraz w stringach.
Odpowiedź "MC4" jest właściwa, ponieważ takie złącza są projektowane do warunków zewnętrznych (odporność na czynniki atmosferyczne), mają mechanizm blokujący ograniczający przypadkowe rozłączenie oraz są dopasowane do typowych przewodów solarnych stosowanych w PV. To wszystko ma znaczenie dla niezawodności: luźne lub źle dobrane połączenie w obwodzie DC może powodować wzrost oporu, nagrzewanie i awarie.
Pozostałe, nieprecyzyjnie dobrane typy złączy (np. ogólnego zastosowania, typowe dla instalacji sieciowych AC lub bez odpowiedniej konstrukcji dla PV) są niewłaściwe, bo mogą nie zapewniać wymaganej odporności środowiskowej, nie pasować do przewodów solarnych lub nie mieć mechanizmu blokady. Częstym błędem jest też uznanie, że "jeśli mechanicznie pasuje", to można mieszać różne systemy złączy. W praktyce należy zachować zgodność rozwiązania w całej instalacji i stosować osprzęt przeznaczony do PV.
- Wskazówka egzaminacyjna: gdy pytanie dotyczy naprawy/łączenia przewodów modułów PV, najpierw myśl o stronie DC i typowych złączach stringowych.
- Wskazówka praktyczna: dobieraj złącza do przekroju przewodu i systemu złączy oraz wykonuj połączenia zgodnie z instrukcją producenta.
