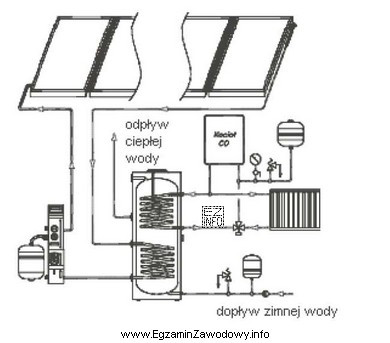

W biwalentnym systemie przygotowania c.w.u. (np. kolektory słoneczne + źródło szczytowe) uzysk i "odczuwalna" wydajność zależą nie tylko od mocy kolektorów, ale też od hydrauliki zasobnika. Zasobnik powinien pracować w sposób warstwowy: najcieplejsza woda gromadzi się u góry, a chłodniejsza u dołu, dzięki czemu kolektory mogą efektywnie dogrzewać dolne strefy.
Odpowiedź "odpływu ciepłej wody" jest właściwa, ponieważ nieprawidłowe wpięcie wypływu c.w.u. (np. pobór z niewłaściwej strefy zasobnika lub wprowadzenie przepływu powodujące intensywne mieszanie) może skutkować:
- spadkiem temperatury w punkcie poboru (mimo że część wody w zbiorniku jest dogrzana),
- pogorszeniem warstwowania i "rozmyciem" różnic temperatur,
- częstszym załączaniem dogrzewu z drugiego źródła,
- pozornie mniejszym uzyskiem solarnym, bo instalacja szybciej traci korzystny rozkład temperatur.
Dlaczego pozostałe odpowiedzi są niepoprawne w kontekście typowych przyczyn "mniejszej od przewidywanej wydajności" wynikających z błędnego podłączenia na schemacie:
- "wężownicy w zbiorniku" – błędne wpięcie wężownicy faktycznie może zaburzać wymianę ciepła, ale w zadaniu wskazano pojedynczy błąd montażowy wpływający na wydajność; w układach c.w.u. najczęstszym krytycznym błędem jest pomylenie króćców wody użytkowej (pobór/dopływ), bo bezpośrednio niszczy warstwowanie.
- "dopływu zimnej wody" – nieprawidłowy dopływ zimnej wody także może mieszać warstwy, jednak pytanie dotyczy przyczyny pokazanej na rysunku; zwykle na schematach błąd jest czytelniej identyfikowany przy wypływie c.w.u. (pobór z niewłaściwego króćca), co natychmiast obniża temperaturę dostępnej wody.
- "kolektorów słonecznych" – błędy po stronie kolektorów częściej powodują problemy z obiegiem solarnym (przepływ, odpowietrzenie, orientacja), ale w pytaniu mowa o nieprawidłowym podłączeniu w układzie przedstawionym na schemacie biwalentnym; typowo klucz leży w podłączeniach zasobnika i obiegu c.w.u., nie w samych kolektorach.
Wskazówka egzaminacyjna: przy pytaniach o "mniejszą wydajność niż przewidywana" zawsze sprawdź, czy schemat nie pokazuje błędnego miejsca poboru c.w.u. lub dopływu zimnej wody, bo to najszybciej daje objawy w praktyce (spadek temperatury i wzrost pracy dogrzewu).
