KWALIFIKACJA ELM1 - STYCZEŃ 2021



PYTANIE NR 19.
Które przyłącze procesowe jest zastosowane w przedstawionym czujniku?

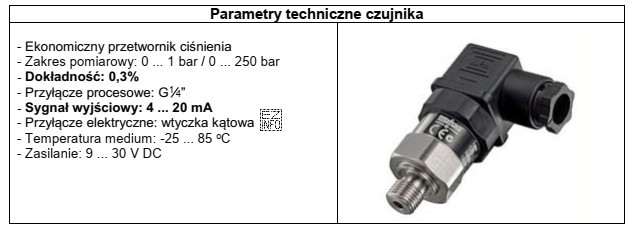

Ilustracja przedstawia czujnik ciśnienia, który jest częścią egzaminu zawodowego dla automatyka w kwalifikacji ELM1.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przyłącze procesowe rozpoznaje się po tym, czy gwint jest na zewnątrz króćca (gwint zewnętrzny) czy w otworze (gwint wewnętrzny) oraz po jego rozmiarze (1/8" lub 1/4"). Dla pokazanego czujnika poprawna jest odpowiedź: zewnętrzny gwint 1/4".

Pełne wyjaśnienie:

W czujnikach stosowanych w automatyce przemysłowej (np. do pomiaru ciśnienia lub innych wielkości procesowych) przyłącze procesowe określa sposób mechanicznego połączenia czujnika z instalacją. W praktyce egzaminacyjnej najczęściej weryfikuje się dwa aspekty:

  • Typ gwintu: zewnętrzny (gwint na wystającym króćcu) lub wewnętrzny (gwint wykonany w gnieździe/otworze).
  • Rozmiar: w tym zadaniu rozróżniany przez 1/8" oraz 1/4".

Odpowiedź "Zewnętrzny gwint 1/4"" jest poprawna, gdy na przedstawionym czujniku widać wystający króciec z naciętymi zwojami (cecha gwintu zewnętrznego), a jego gabaryt odpowiada rozmiarowi 1/4" (większy niż 1/8").

Dlaczego pozostałe odpowiedzi są błędne?

  • "Zewnętrzny gwint 1/8"" odpada, jeśli proporcje króćca i średnica zewnętrzna gwintu wskazują na większy rozmiar. Częsty błąd to pobieżne porównanie bez zwrócenia uwagi na średnicę.
  • "Wewnętrzny gwint 1/4"" byłby właściwy tylko wtedy, gdyby przyłącze było gniazdem z gwintem w środku (widoczne zwoje wewnątrz otworu), a nie wystającym króćcem.
  • "Wewnętrzny gwint 1/8"" łączy dwa potencjalne błędy naraz: mylenie typu gwintu (wewnętrzny vs zewnętrzny) oraz rozmiaru (1/8" vs 1/4").

Wskazówka praktyczna do nauki: przed wyborem odpowiedzi zadaj sobie dwa pytania w tej kolejności: (1) gdzie są zwoje – na zewnątrz czy w otworze? oraz (2) czy to mniejszy czy większy rozmiar z podanych?. Taka sekwencja ogranicza pomyłki wynikające z automatycznego skojarzenia rozmiaru z typem gwintu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przyłącze procesowe w czujniku przemysłowym?
Przyłącze procesowe to część czujnika, która łączy go mechanicznie z instalacją (rurociągiem, zbiornikiem, kolektorem). Najczęściej jest to gwint lub złącze, które decyduje o kompatybilności montażowej, szczelności i doborze redukcji oraz uszczelnień.
Jak odróżnić gwint zewnętrzny od wewnętrznego na zdjęciu czujnika?
Gwint zewnętrzny ma zwoje na wystającym króćcu (widzisz nacięcia "na zewnątrz" elementu). Gwint wewnętrzny jest wykonany w gnieździe/otworze (zwoje widać wewnątrz). Patrz na miejsce, gdzie czujnik łączy się z procesem, nie na obudowę elektryczną.
Dlaczego w odpowiedziach pojawiają się rozmiary 1/8" i 1/4"?
Są to typowe rozmiary calowe spotykane w przyłączach małej aparatury procesowej. Zadania egzaminacyjne często sprawdzają, czy potrafisz rozpoznać, czy króciec jest mniejszy (1/8") czy większy (1/4") oraz czy jest to gwint zewnętrzny czy wewnętrzny.
Jakie są najczęstsze błędy przy rozpoznawaniu przyłącza procesowego?
Najczęściej myli się: (1) typ gwintu, bo student patrzy na otwór obok króćca zamiast na sam króciec, oraz (2) rozmiar 1/8" z 1/4" przez pobieżne czytanie ułamków. Pomaga schemat: najpierw typ (zewn./wewn.), potem rozmiar.
Czy z samego opisu "czujnik" da się zawsze określić rodzaj gwintu?
Nie. Różne czujniki (nawet o podobnym przeznaczeniu) mogą mieć różne przyłącza procesowe. Dlatego w zadaniu kluczowe jest to, co pokazuje ilustracja lub co podaje dokumentacja techniczna danego modelu: typ gwintu, rozmiar i ewentualny standard wykonania.
Kiedy w automatyce przemysłowej stosuje się przyłącze 1/4" zamiast 1/8"?
W praktyce wybór zależy od wymagań montażowych i konstrukcji instalacji: większe przyłącza bywają stosowane tam, gdzie standard armatury jest "większy" lub potrzebna jest większa wytrzymałość mechaniczna połączenia. O doborze decyduje projekt i kompatybilność z gniazdem w instalacji.
Jak sprawdzić rozmiar gwintu, jeśli nie mam pewności na rysunku?
W warsztacie używa się sprawdzianów gwintu lub suwmiarki do wstępnej oceny średnicy, a następnie porównuje z tabelą rozmiarów danego standardu. W zadaniu egzaminacyjnym zwykle wystarcza ocena porównawcza 1/8" vs 1/4" i identyfikacja, czy zwoje są na zewnątrz czy w otworze.
Czy gwint wewnętrzny 1/4" i zewnętrzny 1/4" to zamienne przyłącza?
Nie są zamienne wprost. To dwa różne typy zakończenia mechanicznego: jeden ma gwint w gnieździe, drugi na króćcu. Do połączenia potrzebujesz pary dopasowanej (zewnętrzny do wewnętrznego) oraz właściwych elementów uszczelniających zgodnie z wymaganiami instalacji.
Dlaczego poprawna odpowiedź wymaga rozpoznania "zewnętrzny" lub "wewnętrzny"?
Bo to podstawowa informacja montażowa. Pomylenie typu gwintu może skutkować próbą wkręcania niewłaściwej złączki, uszkodzeniem gwintu albo brakiem szczelności. Egzamin sprawdza praktyczną umiejętność identyfikacji elementów po wyglądzie lub opisie.
Jak przygotować się do zadań o przyłączach czujników na egzamin automatyka?
Ćwicz na zdjęciach i rzeczywistych elementach: rozpoznawaj króćce, gniazda i zwoje gwintu. Ucz się typowych rozmiarów (np. 1/8", 1/4") oraz nazewnictwa. Dobrą metodą jest robienie fiszek: obraz + pytanie "zewnętrzny czy wewnętrzny?" i "jaki rozmiar?".
