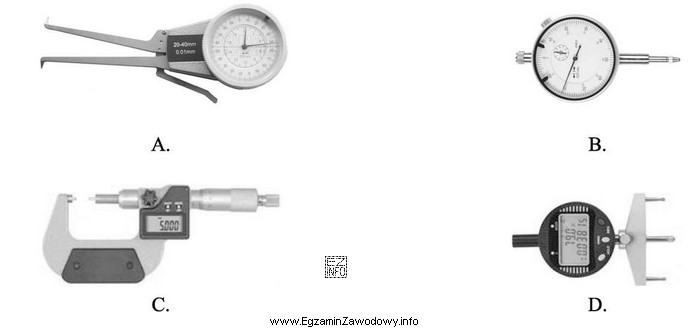

Pytanie dotyczy rozpoznania przyrządu do pomiaru średnic wewnętrznych na podstawie cech budowy widocznych na zdjęciach.
Poprawna jest odpowiedź A, ponieważ przedstawia średnicówkę czujnikową (mackową). Jej charakterystyczną cechą są dwa ramiona zakończone końcówkami pomiarowymi wygiętymi na zewnątrz. Po wprowadzeniu do otworu końcówki opierają się o ścianki i pozwalają ocenić średnicę (często jako odchyłkę od wymiaru nastawczego wskazywaną czujnikiem).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- B (czujnik zegarowy) sam w sobie mierzy przemieszczenie liniowe trzpienia. Do kontroli średnic wewnętrznych musi współpracować z odpowiednią przystawką/uchwytem (np. średnicówką czujnikową). Sam czujnik nie jest "przyrządem do średnic".
- C (mikrometr kabłąkowy) służy do pomiarów zewnętrznych. Kabłąk i układ wrzeciona z kowadełkiem uniemożliwiają pomiar średnicy wewnętrznej typowego otworu – brakuje końcówek przeznaczonych do pracy wewnątrz elementu.
- D (głębokościomierz) jest przeznaczony do pomiaru głębokości otworów i rowków. Ma podstawę oporową i prosty trzpień, który wysuwa się w głąb, ale nie mierzy średnicy.
Wskazówka egzaminacyjna: przy pomiarach wewnętrznych szukaj narzędzi, które mają końcówki pracujące na zewnątrz w otworze (rozpierają się lub opierają o ścianki). Przyrządy z prostym trzpieniem i stopką zwykle służą do głębokości.
