KWALIFIKACJA MTL1 + MTL2 - STYCZEŃ 2021



PYTANIE NR 36.
Przyrząd do pomiaru temperatury czynnika chłodzącego wzbudnik pieca indukcyjnego przedstawiono na rysunku oznaczonym literą

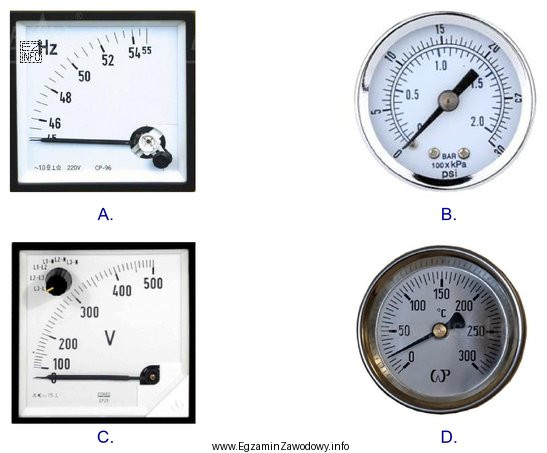

Ilustracja przedstawia cztery przyrządy z tarczami wskaźnikowymi, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przyrząd do pomiaru temperatury rozpoznaje się po symbolu jednostki na tarczy.
Poprawny jest wskaźnik z oznaczeniem °C i skalą temperatury (0–300). Pozostałe przyrządy służą do innych wielkości: Hz (częstotliwość), bar/kPa/psi (ciśnienie) oraz V (napięcie).

Pełne wyjaśnienie:

W pytaniu trzeba wskazać przyrząd mierzący temperaturę czynnika chłodzącego. W praktyce najpewniejszą metodą identyfikacji wskaźnika tarczowego jest odczytanie oznaczenia wielkości i jednostki na tarczy, a dopiero potem analiza skali.

Odpowiedź "D" jest poprawna, ponieważ przyrząd oznaczony tą literą ma na tarczy symbol °C, czyli stopnie Celsjusza. Skala wyskalowana w wartościach typowych dla temperatur (np. do około 300) odpowiada zakresom spotykanym w monitorowaniu temperatury medium w układach chłodzenia.

Pozostałe odpowiedzi są niepoprawne, bo odnoszą się do innych wielkości fizycznych:

  • Przyrząd z symbolem Hz służy do pomiaru częstotliwości (np. parametrów elektrycznych), a nie temperatury.
  • Przyrząd z jednostkami bar, kPa i psi jest manometrem do pomiaru ciśnienia. Może występować w instalacjach chłodzenia, ale nie mierzy temperatury.
  • Przyrząd z dużą literą V to woltomierz, czyli wskaźnik napięcia elektrycznego.

Wskazówka egzaminacyjna: gdy pytanie dotyczy identyfikacji przyrządu na rysunku, szukaj na tarczy skrótów i symboli jednostek (°C, bar, V, A, Hz). To one jednoznacznie wskazują, co jest mierzone, niezależnie od kształtu obudowy czy rodzaju skali.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza symbol °C na tarczy przyrządu pomiarowego?
Symbol °C oznacza, że przyrząd wskazuje temperaturę w stopniach Celsjusza. Jeśli na tarczy widzisz °C i typową skalę temperatur (np. 0–300), to jest to termometr/temperaturowy wskaźnik tarczowy, a nie manometr czy miernik elektryczny.
Jak najszybciej rozpoznać termometr tarczowy na rysunku egzaminacyjnym?
Najpierw szukaj jednostki na tarczy. Termometr będzie miał zwykle oznaczenie °C (rzadziej °F). Dopiero potem porównaj zakres skali. Nie sugeruj się samym kształtem obudowy, bo manometry i termometry często wyglądają podobnie.
Dlaczego manometr nie jest przyrządem do pomiaru temperatury chłodziwa?
Manometr mierzy ciśnienie, co rozpoznasz po jednostkach typu bar, kPa lub psi. Temperatura to inna wielkość fizyczna i wymaga wskaźnika z oznaczeniem °C. W instalacji chłodzenia oba parametry mogą być kontrolowane, ale innymi przyrządami.
Co oznacza symbol Hz na wskaźniku i dlaczego to nie jest temperatura?
Hz (herc) to jednostka częstotliwości. Przyrząd z Hz służy np. do kontroli parametrów zasilania lub pracy układów elektrycznych. Temperatura nie jest wyrażana w hercach, tylko w stopniach (np. °C), więc taki wskaźnik nie będzie właściwy.
Co oznacza litera V na tarczy przyrządu i kiedy się ją mierzy?
Litera V oznacza napięcie elektryczne, a przyrząd to woltomierz. W praktyce mierzy się je przy diagnostyce zasilania urządzeń, silników i układów sterowania. Nie służy do oceny parametrów chłodziwa, bo temperatura nie jest wielkością elektryczną.
Czy temperatura czynnika chłodzącego ma znaczenie dla pracy pieca indukcyjnego?
Tak, bo zbyt wysoka temperatura chłodziwa może oznaczać niewydolne chłodzenie i ryzyko przegrzania elementów urządzenia. W praktyce obserwacja wskaźnika temperatury pomaga wcześnie wykryć problemy, takie jak spadek przepływu, zapowietrzenie lub zabrudzenie wymiennika.
Jakie błędy najczęściej popełnia się przy wyborze przyrządu z rysunku?
Najczęstszy błąd to wybór "na wygląd" zamiast po jednostce na tarczy. Uczniowie mylą podobne obudowy i skale oraz ignorują symbole °C, bar czy V. Drugi błąd to zakładanie, że każdy okrągły wskaźnik jest termometrem.
Jak odróżnić wskaźnik temperatury od wskaźnika ciśnienia bez znajomości urządzenia?
Wystarczy odczytać oznaczenia na tarczy. Temperatura ma °C, a ciśnienie ma zwykle bar/kPa/psi. Zakresy też są charakterystyczne: termometry często mają dziesiątki lub setki stopni, a manometry wartości ciśnienia i często kilka skal jednocześnie.
Kiedy w praktyce odlewni sprawdza się temperaturę chłodziwa?
Sprawdza się ją podczas rozruchu, pracy ciągłej oraz przy podejrzeniu awarii chłodzenia. W utrzymaniu ruchu kontrola temperatury pomaga ocenić, czy układ chłodzenia działa poprawnie (przepływ, wymiana ciepła) i czy urządzenie nie pracuje w warunkach grożących przegrzaniem.
Jak przygotować się do pytań o przyrządy pomiarowe na egzaminie zawodowym?
Utrwal listę podstawowych jednostek i ich zastosowań: °C (temperatura), bar/kPa/psi (ciśnienie), V (napięcie), Hz (częstotliwość). Ćwicz rozpoznawanie przyrządów na zdjęciach i schematach, zawsze zaczynając od symbolu jednostki na tarczy.
info

To pytanie poprawnie rozwiązuje 74% zdających egzamin. średnio łatwe

Eksperci podkreślają: "Przyrząd do pomiaru temperatury rozpoznaje się po symbolu jednostki na tarczy.Poprawny jest wskaźnik z oznaczeniem °C i skalą temperatury (0–300)."

Materiały:

  • Podręczniki/metodyki z metrologii i przyrządów pomiarowych w przemyśle (część o wskaźnikach tarczowych i oznaczeniach jednostek)
  • Instrukcje eksploatacji urządzeń odlewniczych (sekcje dotyczące układów chłodzenia i kontroli parametrów)
  • Materiały szkoleniowe BHP i UR dotyczące monitorowania temperatury i zapobiegania przegrzaniu instalacji
