KWALIFIKACJA MEC5 - CZERWIEC 2018



PYTANIE NR 28.
Punkt zerowy przedmiotu obrabianego oznaczony jest na rysunku literą

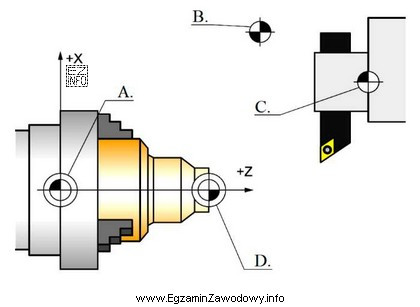

Ilustracja przedstawia schematyczny rysunek techniczny związany z obróbką mechaniczną, prawdopodobnie tokarską.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Punkt zerowy przedmiotu obrabianego to punkt odniesienia, od którego na rysunku i w ustawieniu technologii odmierza się położenia (wymiary/współrzędne) cech detalu. W załączonym rysunku taki punkt odniesienia jest oznaczony literą D, dlatego ta odpowiedź jest prawidłowa.

Pełne wyjaśnienie:

Punkt zerowy przedmiotu obrabianego (często nazywany punktem bazowym/odniesienia detalu) jest kluczowy przy montażu i obróbce: to od niego odnosi się położenia wymiarów lub współrzędnych używanych w technologii. W praktyce ułatwia to jednoznaczne ustawienie detalu w przyrządzie oraz spójność między dokumentacją a wykonaniem.

W tym zadaniu sprawdzana jest umiejętność odczytania oznaczenia z rysunku. Na przedstawionej ilustracji punkt zerowy detalu został opisany literą D, więc odpowiedź "D." jest poprawna.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "A.", "B." i "C." odnoszą się do innych oznaczeń na rysunku (np. elementów pomocniczych, punktów lub opisów), ale nie wskazują punktu zerowego przedmiotu.
  • Typową pomyłką jest wybór litery przy najbardziej zauważalnym symbolu albo mylenie punktu zerowego detalu z innym punktem odniesienia (np. maszyny). W tym pytaniu liczy się wyłącznie oznaczenie przypisane do punktu zerowego przedmiotu obrabianego na dostarczonej ilustracji.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi najpierw znajdź na rysunku symbol/oznaczenie punktu odniesienia (często związanego z osiami lub bazami), a dopiero potem dopasuj do niego literę z wariantów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest punkt zerowy przedmiotu obrabianego?
To punkt odniesienia na detalu, od którego przyjmuje się położenie wymiarów lub współrzędnych w technologii obróbki. Ułatwia jednoznaczne ustawienie detalu oraz powtarzalność produkcji, bo wiadomo, skąd "liczyć" położenia cech.
Jak odróżnić punkt zerowy detalu od punktu zerowego maszyny?
Punkt zerowy detalu dotyczy przedmiotu obrabianego i jest związany z bazami detalu lub jego geometrią. Punkt zerowy maszyny jest stały dla obrabiarki i wynika z jej konstrukcji. Na rysunku zadania szukasz oznaczenia punktu dla detalu, nie dla maszyny.
Dlaczego punkt zerowy jest ważny przy mocowaniu detalu?
Bo wpływa na to, czy obróbka zostanie wykonana w prawidłowym miejscu. Jeśli punkt zerowy jest źle przyjęty, nawet poprawne wymiary w programie lub na rysunku mogą zostać "przesunięte" na detalu, co prowadzi do braków i konieczności poprawek.
Jakie błędy najczęściej robi się w zadaniach o punkcie zerowym na rysunku?
Najczęściej myli się oznaczenia: wybiera literę przy innym punkcie pomocniczym, przy osi, albo przy opisie bazy. Drugi błąd to działanie "na pamięć" (np. że punkt zerowy jest zawsze w narożu), zamiast odczytać symbol z konkretnej ilustracji.
Jak czytać rysunek, żeby szybko znaleźć punkt zerowy detalu?
Najpierw zlokalizuj osie/strzałki odniesienia i symbole bazowania lub punktu odniesienia, a potem sprawdź, która litera jest do niego przypisana. W zadaniach testowych warto obejrzeć cały rysunek, bo litery mogą dotyczyć różnych elementów.
Czy punkt zerowy detalu zawsze leży na powierzchni detalu?
Nie musi. W praktyce punkt odniesienia może leżeć na krawędzi, w narożu, w osi otworu albo w innym miejscu wynikającym z bazowania i wygody pomiaru/ustawienia. Dlatego w testach należy opierać się na oznaczeniu z rysunku, a nie na "regule z doświadczenia".
Kiedy ustala się punkt zerowy przedmiotu podczas przygotowania pracy?
Na etapie przygotowania obróbki: po dobraniu baz i sposobu mocowania, a przed właściwą obróbką. W warsztacie oznacza to m.in. ustawienie detalu w uchwycie/przyrządzie oraz przyjęcie punktu odniesienia do trasowania, pomiaru lub ustawień.
Jakie elementy dokumentacji pomagają ustalić punkt zerowy detalu?
Najczęściej rysunek wykonawczy/technologiczny, oznaczenia baz, osie symetrii, a czasem legenda do rysunku. W zadaniach egzaminacyjnych kluczowa bywa właśnie legenda i przypisanie liter do wskazanych punktów lub symboli.
Czy w CNC punkt zerowy detalu wiąże się z układem współrzędnych?
Tak. Punkt zerowy detalu jest początkiem przyjętego układu współrzędnych dla obróbki detalu. Dzięki temu wartości współrzędnych w programie mają sens technologiczny (odnoszą się do realnie ustawionego detalu), a kontrola wymiarów jest spójna z dokumentacją.
Jak przygotować się do pytań o bazowanie i punkt zerowy na egzaminie MEC.3?
Ćwicz rozpoznawanie baz i punktów odniesienia na rysunkach oraz ucz się języka oznaczeń (osie, bazy, punkty charakterystyczne). Dobrą metodą jest rozwiązywanie zadań z ilustracjami i sprawdzanie, jaki symbol/oznaczenie odpowiada punktowi zerowemu detalu.
