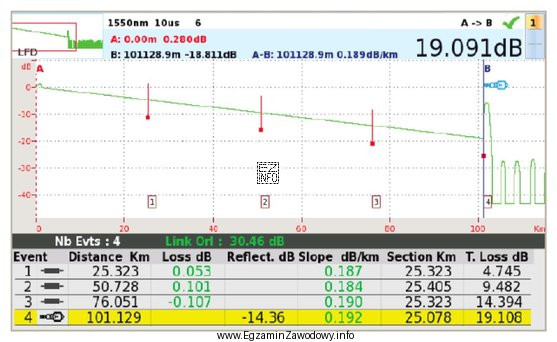

Reflektometr OTDR prezentuje wynik w dwóch kluczowych formach: reflektogram (wykres tłumienia w funkcji odległości) oraz tabelę zdarzeń (Events). Markery A i B oznaczają odpowiednio początek i koniec analizowanego odcinka włókna. Pytanie dotyczy tłumienia włókna na odcinku A–B, czyli sumarycznej straty sygnału od punktu startu do punktu końcowego.
W tabeli zdarzeń zwykle występują co najmniej dwie istotne kolumny:
- Loss dB – strata na pojedynczym zdarzeniu (np. spaw, złącze, zgięcie), czyli tłumienie lokalne, "skok" w danym miejscu.
- T. Loss dB – tłumienie całkowite narosłe od początku pomiaru do wskazanego zdarzenia (suma strat po drodze).
Aby określić tłumienie A–B, należy odczytać wartość T. Loss dB dla ostatniego zdarzenia, które reprezentuje koniec toru (punkt B, zwykle z ikoną końca światłowodu). W pokazanym wyniku dla zdarzenia końcowego podano 19,108 dB, co oznacza całkowitą stratę sygnału na odcinku od A do B.
Pozostałe wartości, takie jak 4,745 dB, 9,482 dB i 14,394 dB, odpowiadają tłumieniu całkowitemu, ale tylko do zdarzeń pośrednich (np. do pierwszego, drugiego i trzeciego złącza/spawu). Nie opisują więc pełnego odcinka A–B, tylko krótsze fragmenty zakończone w innych punktach trasy.
Częsta pułapka egzaminacyjna polega na wybraniu wartości widocznej "na oko" na ekranie lub wartości z niewłaściwego wiersza/kolumny. Poprawna interpretacja wymaga zawsze sprawdzenia, czy odczyt dotyczy punktu B oraz czy jest to tłumienie całkowite, a nie strata pojedynczego zdarzenia.
