Rozdzielacz hydrauliczny to element sterujący kierunkiem przepływu cieczy roboczej w układzie, a w praktyce najczęściej jest to zawór kierunkowy (np. 2/2, 3/2, 4/2, 4/3). Jego zadaniem jest przełączanie połączeń między króćcami (zasilanie, wyjścia robocze, powrót/zbiornik), aby uruchamiać lub zatrzymywać odbiorniki, np. siłowniki.
W symbolice schematów hydraulicznych rozdzielacz rozpoznaje się przede wszystkim po:
- prostokątnych polach odpowiadających kolejnym położeniom zaworu (im więcej położeń, tym więcej pól obok siebie),
- liniach i strzałkach wewnątrz pól, które pokazują możliwe połączenia i kierunki przepływu w danym położeniu,
- przyłączach (portach) wyprowadzonych na zewnątrz symbolu, odpowiadających kanałom zaworu.

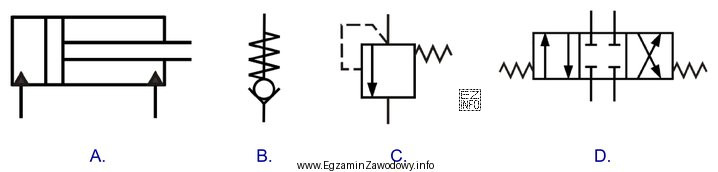

Dlatego poprawna jest odpowiedź "D", ponieważ na dołączonym rysunku pod literą D widnieje symbol odpowiadający rozdzielaczowi (zaworowi kierunkowemu) – posiada typową budowę "w polach" wskazującą różne stany pracy i przełączane połączenia.
Pozostałe odpowiedzi są nieprawidłowe, gdyż przedstawiają symbole elementów o innej funkcji niż przełączanie kierunku przepływu (np. elementy wykonawcze, źródła zasilania, elementy przygotowania/ochrony medium). Częsty błąd na egzaminie polega na wybieraniu symbolu "podobnego" kształtem, bez sprawdzenia, czy symbol zawiera położenia i przełączane połączenia, które są kluczową cechą rozdzielacza.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, policz położenia (liczbę pól) i poszukaj wewnętrznych połączeń/strzałek. Jeśli symbol nie pokazuje stanów pracy i przełączania, to zwykle nie jest rozdzielaczem.
