KWALIFIKACJA INF9 - STYCZEŃ 2016



PYTANIE NR 26.

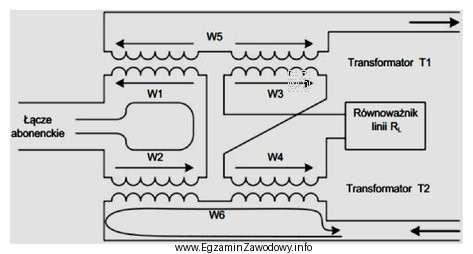

Rozgałęźnik przedstawiony na schemacie w łączu abonenckim jest stosowany do
Ilustracja przedstawia schemat elektryczny związany z telekomunikacją, prawdopodobnie używany w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rozgałęźnik w łączu abonenckim jest elementem pasywnym służącym do rozdzielenia jednego toru sygnałowego na dwa tory (lub do realizacji połączenia dwutorowego). Nie wykonuje on konwersji A/C ani C/A i nie realizuje kompresji danych, bo nie przetwarza sygnału aktywnie, a jedynie go rozdziela w torze.

Pełne wyjaśnienie:

W łączu abonenckim rozgałęźnik (rozdzielacz) jest typowym elementem pasywnym. Jego zadaniem jest podział sygnału lub toru transmisyjnego na więcej niż jedną gałąź, czyli w praktyce umożliwienie przejścia z układu "jednotorowego" do układu "dwutorowego" (dwa wyjścia/tory po rozgałęzieniu), zgodnie z tym, co przedstawia schemat.

Dlatego poprawna jest odpowiedź: "zamiany transmisji jednotorowej na dwutorową." – opisuje ona funkcję rozdzielenia toru/gałęzi sygnałowej przez element rozgałęziający.

Pozostałe odpowiedzi opisują procesy wymagające urządzeń aktywnych i układów przetwarzania sygnałów:

  • "konwersji sygnału analogowego na cyfrowy." – wymaga przetwornika analogowo-cyfrowego (A/C). Rozgałęźnik nie dokonuje próbkowania ani kwantyzacji.
  • "konwersji sygnału cyfrowego na analogowy." – wymaga przetwornika cyfrowo-analogowego (C/A). Rozgałęźnik nie odtwarza sygnału analogowego z danych cyfrowych.
  • "kompresji sygnałów cyfrowych." – kompresja to algorytmiczne zmniejszenie strumienia danych (kodowanie/kompresja), realizowane przez urządzenia/oprogramowanie. Element pasywny w torze nie wykonuje takich operacji.

Wskazówka egzaminacyjna: jeśli na schemacie widzisz element opisany jako rozgałęźnik/rozdzielacz i nie ma symboli układów aktywnych (zasilania, bloków przetwarzania), to najczęściej testowana jest funkcja rozdziału toru, a nie konwersja lub kompresja.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rozgałęźnik w łączu abonenckim?
Rozgałęźnik (rozdzielacz) to element toru abonenckiego służący do podziału jednego toru sygnałowego na dwie (lub więcej) gałęzie. Zwykle jest elementem pasywnym, czyli nie wymaga zasilania i nie zmienia "rodzaju" sygnału, a jedynie go rozdziela.
Jak rozpoznać na schemacie, że element jest rozgałęźnikiem?
Najczęściej rozgałęźnik ma na schemacie jedno wejście i dwa wyjścia (lub odwrotnie) oraz jest pokazany jako punkt rozdziału linii. Brak symboli zasilania i brak bloków przetwarzania (A/C, C/A, kodowanie) sugeruje, że jest to element pasywny rozdzielający tor.
Dlaczego rozgałęźnik nie konwertuje sygnału analogowego na cyfrowy?
Konwersja analog-cyfra wymaga przetwornika A/C, który próbuje i kwantyzuje sygnał. Rozgałęźnik nie ma funkcji próbkowania ani układów cyfrowych – fizycznie rozdziela tor na gałęzie. To inne zadanie niż przetwarzanie sygnału.
Czy rozgałęźnik może kompresować sygnały cyfrowe?
Nie. Kompresja jest operacją algorytmiczną wykonywaną przez urządzenia aktywne (np. kodeki, procesory, oprogramowanie). Rozgałęźnik jest elementem pasywnym – nie "analizuje" danych i nie zmniejsza strumienia, tylko rozdziela sygnał w torze.
Jakie są typowe zastosowania rozgałęźników w instalacjach abonenckich?
Stosuje się je m.in. do rozdzielenia sygnału na dwa tory prowadzące do różnych punktów abonenckich albo do rozgałęzienia toru w szafkach/gniazdach. W praktyce ułatwiają dystrybucję sygnału w obrębie instalacji i realizację kilku odgałęzień.
Jakie błędy najczęściej popełnia się przy doborze rozgałęźnika?
Typowy błąd to traktowanie rozgałęźnika jak "konwertera" i oczekiwanie zmiany postaci sygnału. Inny błąd to nieuwzględnienie wpływu rozdziału na poziomy sygnału i parametry toru (tłumienie/straty). Na egzaminie myli się też rozgałęźnik z urządzeniami aktywnymi.
Co oznacza w praktyce zamiana transmisji jednotorowej na dwutorową?
Oznacza to, że zamiast jednego toru/gałęzi sygnałowej po zastosowaniu elementu rozdzielającego dostępne są dwa tory (dwie gałęzie) do dalszego prowadzenia instalacji. Jest to "rozdział" toru, a nie zmiana analog/cyfra czy kodowanie danych.
Kiedy w torze telekomunikacyjnym stosuje się konwersję A/C lub C/A zamiast rozgałęźnika?
Konwersję A/C lub C/A stosuje się wtedy, gdy trzeba zmienić postać sygnału (np. z analogowej na cyfrową w urządzeniu końcowym). To realizują urządzenia aktywne, a nie elementy rozdzielające. Rozgałęźnik wybiera się, gdy celem jest tylko podział toru.
Jak odróżnić element pasywny od aktywnego na schemacie telekomunikacyjnym?
Element aktywny zwykle ma oznaczone zasilanie, blok funkcjonalny przetwarzania lub wzmacniania oraz często opis typu urządzenia. Element pasywny (jak rozgałęźnik) jest wpięty w tor bez zasilania i pełni funkcję łączeniową/rozdzielczą, bez przetwarzania sygnału.
Jak przygotować się do pytań egzaminacyjnych o schematy łączy abonenckich?
Ćwicz czytanie prostych schematów: identyfikuj wejścia/wyjścia, rozróżniaj elementy pasywne (złączki, rozgałęźniki) od aktywnych (konwertery, modemy). Ucz się funkcji elementów po ich roli w torze, a nie po skojarzeniu z pojęciami "cyfrowy/analogowy".
info

Statystycznie 54% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że rozgałęźnik w łączu abonenckim jest elementem pasywnym służącym do rozdzielenia jednego toru sygnałowego na dwa tory (lub do realizacji połączenia dwutorowego).
