KWALIFIKACJA ELE2 - STYCZEŃ 2013



PYTANIE NR 17.

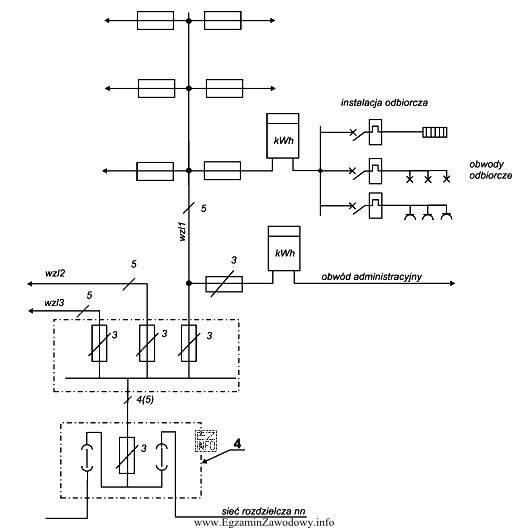

Rysunek przedstawia charakterystyczne elementy instalacji elektrycznej w budynku mieszkalnym. Cyfrą 4 oznaczono
Ilustracja przedstawia schemat instalacji elektrycznej w budynku mieszkalnym, skupiając się na złączu kablowym oznaczonym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze kablowe to element, w którym doprowadzony kabel z sieci jest wprowadzany do instalacji obiektu i w którym zwykle realizuje się przyłączenie oraz podział/połączenia torów zasilania. Nie jest nim ani zabezpieczenie przedlicznikowe (funkcja ochronna), ani rozdzielnica (funkcja rozdziału obwodów), ani WLZ (odcinek linii).

Pełne wyjaśnienie:

W typowym układzie zasilania budynku mieszkalnego występuje ciąg elementów od strony sieci do wnętrza obiektu. Złącze kablowe jest miejscem/urządzeniem, w którym kabel zasilający (od operatora lub przyłącza) zostaje wprowadzony do infrastruktury budynku i w którym wykonuje się połączenia żył, rozdział lub przejście na dalszą część toru zasilania. To element "graniczny" toru zasilania – nie służy do zasilania poszczególnych obwodów odbiorczych, tylko do przyłączenia i prowadzenia energii dalej.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "Zabezpieczenie przedlicznikowe" odnosi się do aparatu zabezpieczającego (np. nadprądowego/topikowego) umieszczanego przed układem pomiarowym. Jego rola to ochrona toru zasilania i ograniczenie skutków zwarć/przeciążeń, a nie realizacja samego połączenia przyłącza w obudowie złącza.
  • "Rozdzielnica główna" jest przeznaczona do rozdziału energii na obwody/sekcje instalacji wewnętrznej oraz do montażu aparatów zabezpieczających, sterujących i pomiarowych. Funkcjonalnie jest "centrum rozdziału", a nie punktem wykonania przyłączenia kablowego.
  • "Wewnętrzna linia zasilająca" (WLZ) to odcinek przewodu/kabla prowadzący zasilanie od układu przyłączeniowo-pomiarowego do rozdzielnicy (lub między rozdzielnicami). Jest to linia, czyli fragment toru przewodzącego, a nie osobne urządzenie/obudowa przyłączeniowa.

Na egzaminie warto kojarzyć: złącze = miejsce przyłączenia/połączeń kablowych w obudowie; zabezpieczenie = aparat ochronny; rozdzielnica = rozdział na obwody; WLZ = odcinek kabla zasilającego wewnątrz obiektu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze kablowe w instalacji budynku?
Złącze kablowe to element (zwykle w obudowie) służący do przyłączenia kabla zasilającego i wykonania połączeń żył oraz przejścia z sieci/przyłącza na dalszą część zasilania budynku. W praktyce jest to miejsce "wejścia" zasilania do obiektu, a nie rozdział na obwody odbiorcze.
Jak odróżnić złącze kablowe od rozdzielnicy głównej na schemacie?
Złącze kablowe kojarz z punktem przyłączenia i połączeń kablowych, zwykle bliżej strony sieci. Rozdzielnica główna służy do rozdziału energii na wiele obwodów/sekcji i zawiera liczne aparaty (wyłączniki, RCD, zabezpieczenia). Na schemacie rozdzielnica ma "wyjścia" na obwody.
Dlaczego złącze kablowe nie jest tym samym co WLZ?
WLZ (wewnętrzna linia zasilająca) to odcinek przewodu lub kabla prowadzący zasilanie w budynku (np. do rozdzielnicy). Złącze kablowe jest natomiast urządzeniem/miejscem, gdzie wykonuje się przyłączenie i połączenia kablowe. Jedno to "linia", drugie to "punkt/urządzenie połączeniowe".
Co oznacza zabezpieczenie przedlicznikowe i gdzie się je stosuje?
Zabezpieczenie przedlicznikowe to aparat ochronny umieszczony przed układem pomiarowym (licznikiem), którego zadaniem jest ochrona toru zasilania przed skutkami przeciążenia i zwarcia. Nie pełni funkcji rozdzielnicy ani punktu przyłączenia kablowego; jest elementem ochronnym w torze.
Jakie elementy zwykle występują w torze zasilania budynku mieszkalnego?
W uproszczeniu spotyka się: przyłącze od sieci, punkt przyłączenia (np. złącze), elementy zabezpieczające, układ pomiarowy, następnie linię zasilającą wewnątrz obiektu (WLZ) oraz rozdzielnicę główną rozdzielającą energię na obwody. Szczegóły zależą od projektu i warunków przyłączenia.
Czy złącze kablowe może zawierać zabezpieczenia?
W praktyce spotyka się rozwiązania, w których w obudowie złącza lub w sąsiedniej obudowie znajdują się także aparaty zabezpieczające. Jednak pojęciowo "złącze" identyfikuje się przede wszystkim jako miejsce przyłączenia i połączeń kablowych. Na egzaminie rozróżniaj funkcję połączeniową od ochronnej.
Jakie błędy najczęściej robi się w zadaniach z rozpoznawania elementów instalacji?
Najczęstsze pomyłki wynikają z mylenia funkcji elementów: wybór rozdzielnicy zamiast złącza (bo oba są "skrzynkami"), utożsamianie WLZ z urządzeniem, albo automatyczne wskazywanie zabezpieczenia, gdy w treści pojawia się skojarzenie z ochroną. Pomaga analiza: linia vs urządzenie vs aparat.
Dlaczego w pytaniu ważne jest słowo "oznaczono cyfrą"?
Sformułowanie "oznaczono cyfrą" informuje, że odpowiedź wynika z identyfikacji elementu na rysunku, a nie z definicji wprost z treści. W takich zadaniach kluczowe jest rozpoznanie symbolu/położenia w torze zasilania i dopasowanie nazwy elementu do jego roli.
Jak przygotować się do pytań o elementy instalacji budynkowej na egzamin ELE.2?
Ucz się na schematach: rozpoznawaj kolejność elementów zasilania oraz ich funkcje. Rób fiszki z nazw: złącze, rozdzielnica, WLZ, zabezpieczenia. Trenuj na rysunkach z różnych projektów i porównuj: które elementy są "urządzeniami", a które "odcinkami przewodów".
Która wskazówka pomaga odróżnić aparat zabezpieczający od złącza?
Aparat zabezpieczający (np. wyłącznik, wkładka topikowa) ma funkcję ochronną i zwykle jest przedstawiany jako symbol aparatu w torze. Złącze to miejsce połączeń kablowych i przejścia z przyłącza na dalszy tor. Jeśli na schemacie widzisz "punkt połączeń" w obudowie, to częściej złącze niż zabezpieczenie.
info

Statystycznie 47% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Złącze kablowe to element, w którym doprowadzony kabel z sieci jest wprowadzany do instalacji obiektu i w którym zwykle realizuje się przyłączenie oraz podział/połączenia torów zasilania."
