W zadaniach z rozpoznawania schematów instalacji kluczowe jest odróżnienie rodzaju odprowadzanych ścieków oraz sposobu wentylacji przewodów.
Kanalizacja bytowo-gospodarcza (sanitarna) służy do odprowadzania ścieków bytowych i gospodarczych z przyborów sanitarnych. Jej cechą są podejścia do przyborów, pion(y) kanalizacyjne oraz elementy zapewniające prawidłową pracę hydrauliczną (m.in. odpowietrzenie oraz zamknięcia wodne). W przeciwieństwie do niej kanalizacja deszczowa odprowadza wody opadowe z dachów i powierzchni, a ogólnospławna łączy ścieki bytowe i deszczowe w jednym systemie.
Wentylacja instalacji kanalizacyjnej ma praktyczny cel: wyrównuje wahania ciśnienia w przewodach podczas spływu ścieków. Jeżeli ciśnienia nie są stabilizowane, może dochodzić do zasysania powietrza przez syfony, co skutkuje utratą zamknięcia wodnego i przenikaniem zapachów z kanalizacji.

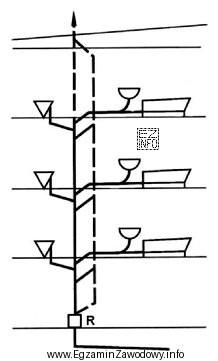

Wentylacja boczna jest rozwiązaniem, w którym oprócz głównego odpowietrzenia stosuje się dodatkowy przewód (lub połączenie) wspomagający dopływ/odpływ powietrza w określonej części układu. Rozpoznaje się ją na schemacie po tym, że pojawia się dodatkowy przewód wentylacyjny połączony z instalacją, a nie wyłącznie jedno odpowietrzenie prowadzone w osi pionu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "bytowo-gospodarczej z wentylacją główną" – wentylacja główna dotyczy typowego odpowietrzenia pionu (np. wywiewki), ale nie opisuje układu z dodatkową wentylacją boczną.
- "deszczowej … pionami wewnętrznymi" – kanalizacja deszczowa dotyczy wód opadowych; w zadaniu rozpoznawany jest układ właściwy dla ścieków sanitarnych, nie dla odwodnienia dachu.
- "ogólnospławnej … pionami wewnętrznymi" – ogólnospławna łączy funkcje sanitarne i deszczowe; jeżeli schemat nie pokazuje odprowadzenia wód opadowych (np. z wpustów dachowych), taka kwalifikacja jest błędna.
Na egzaminie warto patrzeć na schemat całościowo: skąd pochodzą ścieki (przybory czy odwodnienie), jakie są piony i podejścia oraz czy występuje dodatkowy przewód/połączenie wentylacyjne świadczące o wentylacji bocznej.
