KWALIFIKACJA INF1 + INF2 + INF8 - CZERWIEC 2011



PYTANIE NR 34.

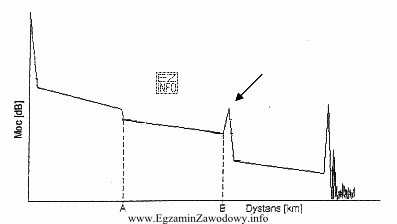

Rysunek przedstawia krzywą reflektometryczną odcinka toru światłowodowego. Strzałka wskazuje
Rysunek przedstawia krzywą reflektometryczną odcinka toru światłowodowego. Strzałka
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym rysunku krzywa reflektometryczna wykazuje gwałtowny spadek mocy odbitej, co jest charakterystyczne dla złącza mechanicznego. Złącze mechaniczne powoduje pewne straty mocy sygnału, które są widoczne jako spadki na wykresie. Inne opcje odpowiedzi, takie jak przerwa, koniec włókna czy spaw, charakteryzują się innymi wzorcami na krzywej reflektometrycznej.
