KWALIFIKACJA ELM6 - CZERWIEC 2023



PYTANIE NR 12.

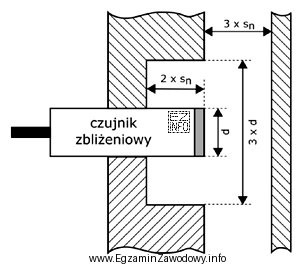

Rysunek przedstawia nieekranowany czujnik indukcyjny zamontowany w otoczeniu metalowych części konstrukcji mechanicznej. W jakiej minimalnej odległości przed czołem czujnika mogą znajdować się metalowe elementy konstrukcyjne, by umożliwić jego prawidłowe działanie?
Rysunek przedstawia nieekranowany czujnik indukcyjny zamontowany w otoczeniu metalowych częś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgodnie z zasadami montażu czujników indukcyjnych, metalowe elementy konstrukcyjne powinny znajdować się w minimalnej odległości równej trzykrotności nominalnej strefy działania czujnika (Sn). Na rysunku przedstawiono, że metalowe elementy konstrukcyjne są umieszczone w odległości "3 x Sn" od czoła czujnika, co jest zgodne z zaleceniami producentów i normami dotyczącymi instalacji tego typu czujników.
