KWALIFIKACJA MEC5 - PAŹDZIERNIK 2016



PYTANIE NR 1.

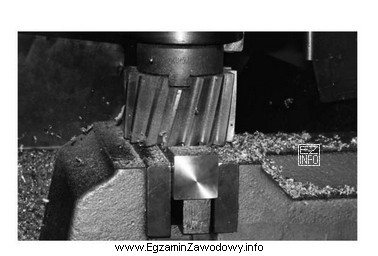

Rysunek przedstawia obróbkę powierzchni na
Ilustracja przedstawia proces obróbki powierzchni na frezarce pionowej, co jest związane z kwalifikacją zawodową technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Frezarka pionowa służy do obróbki, w której oś wrzeciona (a więc i narzędzia frezowego) jest ustawiona pionowo. Rozpoznanie opiera się na cechach procesu: narzędzie wykonuje ruch obrotowy, a posuw realizuje stół lub głowica. Wytaczanie dotyczy głównie obróbki otworów, a dłutowanie ma ruch roboczy posuwisto-zwrotny.

Pełne wyjaśnienie:

W pytaniu należy rozpoznać, na jakiej obrabiarce pokazano obróbkę powierzchni. Frezarka pionowa jest właściwą odpowiedzią, gdy z rysunku wynika typowy układ: narzędzie frezowe obraca się wokół osi pionowej, a przedmiot jest zamocowany na stole, który realizuje posuw (lub posuw realizuje zespół wrzecionowy w zależności od konstrukcji).

Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu?

  • "dłutownicy Maaga" – dłutowanie jest obróbką z ruchem głównym posuwisto‑zwrotnym narzędzia (brak ruchu obrotowego typowego dla frezu). Jeśli na rysunku widać narzędzie wirujące, nie jest to dłutownica.
  • "wytaczarce pionowej" – wytaczanie jest kojarzone przede wszystkim z wykańczaniem i powiększaniem otworów (narzędzie wytaczarskie pracuje wewnątrz otworu). Gdy przedstawiono obróbkę płaszczyzny frezem, właściwsza jest frezarka.
  • "frezarce obwiedniowej" – frezowanie obwiedniowe odnosi się do specyficznej metody (np. uzębień), gdzie kluczowe są zależności kinematyczne obwiedni i przeznaczenie obrabiarki. Do typowej obróbki płaszczyzn w ujęciu ogólnym wskazuje się frezarkę pionową.

W praktyce egzaminacyjnej warto zapamiętać prostą zasadę: najpierw identyfikuj ruch główny i oś narzędzia. Ruch obrotowy narzędzia sugeruje frezowanie, a ustawienie osi wrzeciona w pionie – frezarkę pionową. Dopiero potem weryfikuj, czy operacja dotyczy płaszczyzny czy otworu (wytaczanie).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co odróżnia frezarkę pionową od frezarki poziomej?
Różnica dotyczy głównie orientacji osi wrzeciona. W frezarce pionowej oś narzędzia jest pionowa (prostopadła do stołu), co ułatwia obróbkę płaszczyzn, kieszeni i rowków. W poziomej oś jest pozioma, często z trzpieniem i podparciem, co sprzyja innym zabiegom i innemu mocowaniu frezów.
Jak po rysunku rozpoznać, że obróbka jest wykonywana na frezarce pionowej?
Szukaj oznak ruchu obrotowego narzędzia oraz pionowego ustawienia osi wrzeciona. Na schematach często widać frez nad przedmiotem i strzałki posuwu stołu. Jeśli narzędzie jest "nad" powierzchnią i obraca się, a posuw jest liniowy, to typowy układ dla frezarki pionowej.
Dlaczego wytaczarka nie jest typową obrabiarką do obróbki płaszczyzn?
Wytaczarki są kojarzone przede wszystkim z obróbką otworów: powiększaniem, wykańczaniem i zapewnianiem współosiowości. Oczywiście na niektórych wytaczarkach da się wykonywać inne operacje, ale w zadaniach testowych "wytaczanie" zwykle oznacza obróbkę wewnętrzną, a nie planowanie płaszczyzny frezem.
Co to jest ruch główny w obróbce skrawaniem?
Ruch główny to ruch, który bezpośrednio powoduje skrawanie i decyduje o prędkości skrawania. W frezowaniu jest to najczęściej ruch obrotowy narzędzia. W innych procesach może to być ruch obrotowy przedmiotu (toczenie) albo ruch posuwisto‑zwrotny narzędzia (dłutowanie/struganie).
Jakie są typowe pomyłki przy rozpoznawaniu obrabiarki na podstawie schematu?
Najczęściej myli się procesy przez nieuwzględnienie rodzaju ruchu: obrotowy vs posuwisto‑zwrotny. Drugi błąd to patrzenie na ułożenie przedmiotu zamiast na oś narzędzia. Trzeci to automatyczne kojarzenie "obróbki powierzchni" z dowolną obrabiarką bez analizy, czy chodzi o płaszczyznę czy otwór.
Kiedy stosuje się dłutowanie zamiast frezowania?
Dłutowanie stosuje się, gdy potrzebny jest ruch posuwisto‑zwrotny narzędzia, np. do wykonywania rowków, wpustów, kształtów wewnętrznych lub uzębień w określonych technologiach. Frezowanie wybiera się zwykle dla obróbki płaszczyzn, kieszeni i konturów przy użyciu narzędzia obrotowego.
Jakie elementy frezarki pionowej są kluczowe dla operatora?
Najważniejsze są: wrzeciono (pionowe), głowica/kolumna, stół roboczy z osiami posuwu oraz układ mocowania narzędzia (oprawki, trzpienie). Operator powinien rozumieć, jak dobiera się obroty i posuw oraz jak bezpiecznie mocuje detal i narzędzie, aby uniknąć drgań i wyrwania detalu.
Czy frezowanie obwiedniowe dotyczy głównie kół zębatych?
Tak, w praktyce frezowanie obwiedniowe jest silnie związane z wytwarzaniem uzębień i kształtów, które powstają jako obwiednia ruchu narzędzia i przedmiotu. W pytaniach egzaminacyjnych ta odpowiedź bywa "pułapką", gdy rysunek pokazuje zwykłe frezowanie płaszczyzny, a nie specjalną kinematykę obwiedniową.
Jak przygotować się do pytań z rozpoznawania obrabiarek na egzaminie MEC.5?
Ćwicz na zestawach rysunków i schematów: najpierw identyfikuj ruch główny (obroty lub ruch posuwisto‑zwrotny), potem oś narzędzia, a na końcu rodzaj obrabianej powierzchni (płaszczyzna/otwór). Pomaga też zrobienie własnej tabeli: proces → ruch główny → typowa obrabiarka.
Jakie cechy wskazują, że to frezowanie, a nie wytaczanie?
Frezowanie zwykle pokazuje narzędzie wieloostrzowe obracające się i skrawające zewnętrzną powierzchnię (np. płaszczyznę). Wytaczanie odnosi się do pracy narzędzia w otworze i poprawy jego wymiaru oraz współosiowości. Jeśli schemat nie dotyczy otworu, tylko płaszczyzny, częściej będzie to frezowanie.
info

Statystycznie 56% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Frezarka pionowa służy do obróbki, w której oś wrzeciona (a więc i narzędzia frezowego) jest ustawiona pionowo."

Materiały:

  • Podręczniki i skrypty z "obróbki skrawaniem" dla kształcenia zawodowego (dział: frezowanie i rodzaje frezarek)
  • Materiały producentów obrabiarek: katalogi/poradniki opisujące frezarki pionowe i ich zastosowania
  • Notatki/atlas obrabiarek: zestawienie cech rozpoznawczych (wrzeciono pionowe vs poziome)
