KWALIFIKACJA DRM4 - CZERWIEC 2019



PYTANIE NR 3.

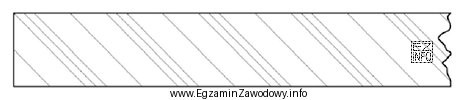

Rysunek przedstawia oznaczenie graficzne płyty
Ilustracja przedstawia graficzne oznaczenie płyty pilśniowej twardej, co jest związane z kwalifikacją zawodową pracownika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "pilśniowej twardej." pasuje do oznaczenia materiału z grupy płyt pilśniowych, czyli płyt o strukturze włóknistej, a odmiana twarda ma większą gęstość i wytrzymałość powierzchni.
Pozostałe propozycje dotyczą innych konstrukcji: płyta wiórowa ma budowę wiórową, sklejka jest warstwowa, a "pilśniowa MDF" to inny typ płyty pilśniowej.

Pełne wyjaśnienie:

W zadaniu należy rozpoznać rodzaj płyty drewnopochodnej na podstawie jej oznaczenia graficznego na rysunku. Poprawna odpowiedź "pilśniowej twardej." wskazuje na płytę pilśniową (włóknistą) w odmianie twardej, czyli materiał wytwarzany z rozdrobnionych włókien drzewnych sprasowanych w jednolitą, zwartą strukturę. W praktyce przemysłu drzewnego płyty pilśniowe twarde kojarzą się z dużą gęstością, dość wysoką twardością powierzchni i mniejszą grubością w porównaniu z wieloma płytami wiórowymi.

Dlaczego pozostałe odpowiedzi nie pasują?

  • "wiórowej." – płyta wiórowa ma strukturę z wiórów/cząstek, zwykle bardziej "ziarnistą" i inną od płyt włóknistych. Oznaczenia graficzne dla płyt wiórowych są odrębne, bo to inna technologia i inny układ materiału.
  • "pilśniowej MDF." – MDF również należy do płyt pilśniowych, ale stanowi inną odmianę (o innym typowym zastosowaniu i parametrach). W systemach oznaczeń rozróżnia się odmiany, dlatego symbol przypisany do płyty pilśniowej twardej nie powinien być utożsamiany z MDF.
  • "sklejki." – sklejka jest materiałem warstwowym (forniry układane krzyżowo), a to zasadniczo różni ją od płyt pilśniowych o strukturze włóknistej. Rysunkowe oznaczenia sklejki zwykle akcentują warstwowość, więc nie odpowiadają oznaczeniom płyt pilśniowych.

Wskazówka egzaminacyjna: przy takich pytaniach najpierw klasyfikuj materiał do rodziny (włóknista, wiórowa, warstwowa), a dopiero potem wybieraj odmianę (np. twarda). To ogranicza ryzyko pomyłki wynikającej z podobnych nazw handlowych i skrótów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest płyta pilśniowa twarda?
Płyta pilśniowa twarda to płyta drewnopochodna o strukturze włóknistej, wytwarzana przez sprasowanie włókien drzewnych do zwartej, gęstej postaci. Cechuje ją zwykle większa twardość i gęstość niż odmiany miękkie, co wpływa na zastosowania i dobór w produkcji.
Jak odróżnić płytę wiórową od pilśniowej na rysunku technicznym?
Najpierw rozpoznaj "rodzinę" materiału: płyta wiórowa jest cząsteczkowa (wióry), a pilśniowa jest włóknista. W systemach oznaczeń rysunkowych te grupy mają różne symbole. Warto uczyć się ich parami i porównywać, aby nie mylić podobnych nazw.
Dlaczego MDF to nie to samo co płyta pilśniowa twarda?
MDF należy do płyt pilśniowych, ale jest inną odmianą niż płyta pilśniowa twarda. Różnice wynikają z technologii wytwarzania, typowej gęstości i właściwości użytkowych. Na egzaminie trzeba trafić w konkretną odmianę wskazaną przez symbol, a nie tylko w ogólną grupę.
Co na rysunku może wskazywać, że chodzi o sklejkę?
Sklejka jest materiałem warstwowym (forniry), więc w oznaczeniach graficznych często akcentuje się układ warstw. Jeżeli symbol sugeruje jednorodną, włóknistą strukturę, sklejka zwykle odpada. Kluczowe jest rozróżnienie: warstwowa (sklejka) vs włóknista (pilśniowa).
Jakie są typowe zastosowania płyt pilśniowych twardych w zakładzie drzewnym?
Płyty pilśniowe twarde stosuje się m.in. tam, gdzie potrzebna jest twardsza powierzchnia i dość stabilny, cienki element (np. wybrane okładziny, elementy wykończeniowe, podkłady). Dokładne zastosowanie zależy od projektu, grubości płyty i warunków pracy elementu.
Czy w pytaniach z "oznaczeń graficznych płyt" trzeba znać normy na pamięć?
Najczęściej wymagana jest praktyczna umiejętność rozpoznania symboli spotykanych w dokumentacji, nie cytowanie przepisów. Pomaga jednak uczenie się zestawów symboli z materiałów dydaktycznych i ćwiczenie na rysunkach: najpierw rozpoznanie grupy płyty, potem doprecyzowanie odmiany.
Jakie błędy najczęściej robi się przy rozpoznawaniu płyt na rysunku?
Typowe błędy to: mylenie nazw (pilśniowa vs wiórowa), wybór "najbardziej znanego" materiału zamiast tego z symbolu oraz utożsamianie MDF z każdą płytą pilśniową. Pomaga procedura: (1) rodzina materiału, (2) odmiana, (3) dopasowanie do odpowiedzi.
Jak się uczyć oznaczeń płyt drewnopochodnych do egzaminu?
Skuteczne jest tworzenie fiszek: z jednej strony symbol/rysunek, z drugiej nazwa płyty i 2–3 cechy odróżniające. Ćwicz krótkie serie (np. 10 symboli) i mieszaj kolejność. Dodatkowo porównuj materiały parami: pilśniowa twarda vs MDF, wiórowa vs sklejka.
Kiedy w praktyce ważne jest poprawne rozpoznanie rodzaju płyty?
Jest to istotne przy doborze narzędzi i parametrów obróbki (np. cięcie, wiercenie, oklejanie), kompletowaniu materiału na produkcję oraz kontroli jakości dostaw. Pomyłka może skutkować gorszą jakością powierzchni, inną wytrzymałością elementu albo problemami przy montażu.
Czy płyta pilśniowa twarda i płyta wiórowa mają taką samą strukturę?
Nie. Płyta pilśniowa twarda ma strukturę włóknistą, a płyta wiórowa – cząsteczkową (wióry/particles). To podstawowa różnica, która przekłada się na wygląd przekroju, właściwości oraz na to, jakie oznaczenie graficzne zwykle stosuje się w dokumentacji.
info

Statystycznie 46% uczniów zna prawidłową odpowiedź. trudne

Materiały:

  • Podręczniki i skrypty z materiałoznawstwa drzewnego (płyty drewnopochodne)
  • Zestawy ćwiczeń z czytania rysunku technicznego w branży drzewnej
  • Katalogi producentów płyt (opisy budowy i zastosowań jako uzupełnienie praktyczne)
