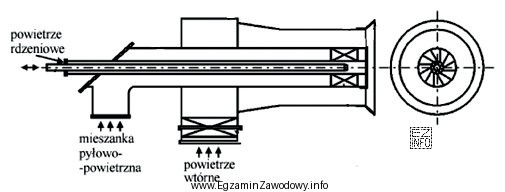

W zadaniach typu "Rysunek przedstawia palnik …" kluczowe jest rozpoznanie zasady działania wynikającej z budowy. Palnik wirowy to konstrukcja, w której strumieniowi (powietrza, mieszanki lub paliwa – zależnie od rozwiązania) nadaje się ruch wirowy. Dzięki temu rośnie intensywność mieszania, łatwiej uzyskać stabilny płomień, a w wielu układach poprawia się warunek zapłonu i dopalania.
Jeżeli na rysunku widać elementy takie jak kierownice, łopatki, pierścień z kanałami ustawionymi pod kątem lub inną geometrię wymuszającą skrętny przepływ, najbardziej typową identyfikacją jest właśnie odpowiedź "wirowy".
- "lancowy" zwykle kojarzy się z podawaniem medium "lancą" (długą dyszą/rurociągiem wprowadzanym do przestrzeni spalania). Sama obecność dyszy nie przesądza o wirowości – decyduje cel i sposób kształtowania strumienia.
- "inżektorowy" opiera się na efekcie zasysania (indukcji) jednego czynnika przez drugi w strefie dyszy. Charakterystyczna jest funkcja wytwarzania podciśnienia i zasysania, a nie celowe nadawanie silnego wiru.
- "strumieniowy" wskazuje na spalanie/mieszanie realizowane głównie przez odpowiednio uformowany strumień wypływający z dyszy, bez typowych elementów wirujących. W praktyce bywa mylony z wirowym, gdy patrzy się tylko na kierunek wylotu, a nie na elementy generujące zawirowanie.
Na egzaminie warto przyjąć prostą strategię: (1) znaleźć na rysunku element "nadający skręt", (2) odróżnić go od elementów typowych dla zasysania (inżektor) lub wprowadzania medium lancą (lancowy), (3) dopiero potem wybrać nazwę. To ogranicza ryzyko pomyłki wynikającej z podobieństwa nazw.
