KWALIFIKACJA INF8 - STYCZEŃ 2016



PYTANIE NR 5.

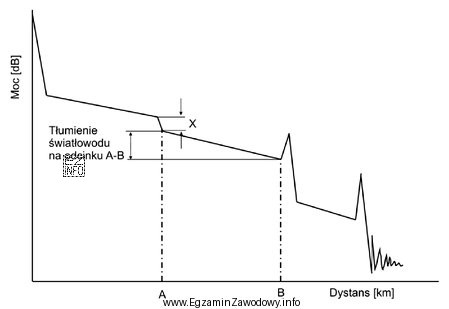

Rysunek przedstawia poglądowy zrzut z reflektometru OTDR. Spadek mocy oznaczony X dla dystansu A został spowodowany
Ilustracja przedstawia wykres z reflektometru OTDR, który jest używany do analizy światłowodów.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Spaw w torze światłowodowym jest zwykle zdarzeniem nierefleksyjnym: na śladzie OTDR objawia się jako skokowy spadek poziomu sygnału (strata wtrąceniowa), bez wyraźnego piku odbiciowego. Odbicie Fresnela i złączki częściej dają zdarzenia refleksyjne, a rozpraszanie Rayleigha odpowiada za stałe nachylenie śladu.

Pełne wyjaśnienie:

Reflektometr OTDR pokazuje zależność poziomu sygnału wstecznie rozproszonego od odległości. Na takim śladzie można rozpoznawać typy zdarzeń w torze światłowodowym po ich kształcie.

"tłumieniem spawu." jest poprawne, gdy oznaczenie X przedstawia skokowy spadek mocy w określonej odległości A. Typowy spaw (zgrzew, spawarka) powoduje stratę wtrąceniową, ale nie powinien generować dużego odbicia. Dlatego na śladzie OTDR widzi się zwykle "schodek w dół" bez wyraźnego piku.

Dlaczego pozostałe odpowiedzi nie pasują do opisu spadku mocy X?

  • "odbiciem Fresnela." Odbicie Fresnela jest zjawiskiem refleksyjnym (np. na granicy dwóch ośrodków lub na nieprawidłowo zakończonym złączu). Na OTDR często objawia się jako pik (szpilka) lub wyraźny impuls odbiciowy, a nie wyłącznie czysty spadek poziomu.
  • "tłumieniem złączki." Złączki/połączenia rozłączne mogą powodować stratę, ale bardzo często towarzyszy temu również komponent odbiciowy (zależnie od typu złącza, jakości poleru, zabrudzenia). Sam opis "spadek mocy" bez informacji o piku bardziej odpowiada spawowi jako zdarzeniu nierefleksyjnemu.
  • "rozproszeniem Rayleigha." Rozpraszanie Rayleigha jest zjawiskiem rozłożonym wzdłuż włókna i stanowi fizyczną przyczynę "tła" OTDR. W praktyce daje ono stałe nachylenie śladu (ciągły spadek wraz z odległością), a nie punktowy schodek w konkretnej odległości.

Wskazówka egzaminacyjna: najpierw oceń, czy zdarzenie jest punktowe czy ciągłe, a następnie sprawdź, czy ma charakter refleksyjny (pik) czy nierefleksyjny (sam schodek). To zwykle pozwala szybko odróżnić spaw od złącza i odbić Fresnela.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest OTDR i do czego służy w sieciach światłowodowych?
OTDR to reflektometr w dziedzinie czasu, używany do diagnostyki światłowodów. Pozwala oszacować tłumienie w funkcji odległości oraz zlokalizować zdarzenia takie jak spawy, złącza i uszkodzenia. Dzięki temu technik może szybciej znaleźć miejsce problemu bez rozbierania całej trasy.
Jak rozpoznać na śladzie OTDR zdarzenie refleksyjne?
Zdarzenie refleksyjne zwykle ma widoczny pik (szpilkę) wynikający z odbicia, często połączony ze zmianą poziomu śladu. Tak zachowują się m.in. niektóre złącza i zakończenia włókna. W praktyce analizuje się jednocześnie: obecność piku i późniejszy spadek (stratę wtrąceniową).
Dlaczego spaw na OTDR najczęściej nie daje piku odbiciowego?
Spaw jest połączeniem trwałym, w którym nie powinno powstać istotne nieciągłości współczynnika załamania. Z tego powodu typowy spaw generuje głównie stratę wtrąceniową (schodek w dół), a nie silne odbicie. Pik pojawi się raczej przy nieprawidłowo wykonanym połączeniu lub przerwie.
Co oznacza rozpraszanie Rayleigha w kontekście pomiaru OTDR?
Rozpraszanie Rayleigha to zjawisko fizyczne zachodzące w całej długości włókna, które tworzy "tło" sygnału w OTDR. Na wykresie objawia się jako ciągłe nachylenie śladu (systematyczny spadek poziomu z odległością). Nie jest to pojedyncze zdarzenie punktowe w jednej odległości.
Jakie są typowe przyczyny dużych odbić Fresnela w torze optycznym?
Duże odbicia Fresnela pojawiają się na granicach o dużej różnicy ośrodków (np. szkło–powietrze) oraz na źle zakończonych lub zabrudzonych złączach. Mogą je powodować także uszkodzenia, szczeliny lub nieprawidłowe dopasowanie złączy. W OTDR często widać wtedy wyraźny pik odbiciowy.
Jak odróżnić tłumienie spawu od tłumienia złączki na wykresie OTDR?
Spaw zwykle daje czysty schodek (spadek) bez dużego piku. Złączka może dawać zarówno stratę (schodek), jak i komponent odbiciowy (pik), zależnie od typu i stanu złącza. W praktyce ocenia się: czy występuje pik oraz jak duża jest zmiana poziomu przed i za zdarzeniem.
Kiedy wynik OTDR może błędnie sugerować duże tłumienie spawu?
Błędne wskazania mogą wynikać m.in. z nieprawidłowo dobranego zakresu i rozdzielczości, zbyt krótkiej martwej strefy przy silnych odbiciach, złych ustawień impulsu lub z brudnych złączy pomiarowych. Dlatego przed interpretacją warto wykonać czyszczenie, poprawnie skonfigurować parametry i porównać pomiar w obu kierunkach.
Jakie parametry OTDR najbardziej wpływają na widoczność zdarzeń?
Największy wpływ mają: szerokość impulsu (kompromis między zasięgiem a rozdzielczością), czas uśredniania (szum), zakres dynamiki oraz ustawienia progów detekcji zdarzeń. Zbyt szeroki impuls może "zlewać" zdarzenia blisko siebie, a zbyt wąski może dać za mały zasięg dla długich odcinków.
Czy zawsze da się jednoznacznie wskazać przyczynę spadku mocy na OTDR?
Nie zawsze w 100%. OTDR pokazuje kształt odpowiedzi, który zwykle pozwala klasyfikować zdarzenia (refleksyjne/nierefleksyjne), ale szczegóły zależą od jakości połączeń, ustawień pomiaru i warunków. W wątpliwych przypadkach łączy się wyniki OTDR z innymi pomiarami (np. pomiar mocy/tłumienia).
Jak przygotować się do zadań egzaminacyjnych z interpretacji OTDR?
Najskuteczniej działa nauka na przykładach śladów: rozpoznawanie schodków, pików, zakończenia włókna i wpływu martwych stref. Warto też ćwiczyć słownictwo: strata wtrąceniowa, odbicie, rozproszenie. Na egzaminie pomagają proste reguły: pik = refleks, schodek = tłumienie punktowe, nachylenie = tłumienie na długości.
info

To pytanie poprawnie rozwiązuje 68% zdających egzamin. średnie

Według specjalistów z branży: "Spaw w torze światłowodowym jest zwykle zdarzeniem nierefleksyjnym: na śladzie OTDR objawia się jako skokowy spadek poziomu sygnału (strata wtrąceniowa), bez wyraźnego piku odbiciowego."

Materiały:

  • Instrukcje i poradniki producentów OTDR dotyczące interpretacji śladu i zdarzeń
  • Materiały szkoleniowe z pomiarów światłowodowych (OTDR, OLTS)
  • Kursy/ćwiczenia laboratoryjne z diagnostyki torów optycznych
