KWALIFIKACJA INF8 - CZERWIEC 2014



PYTANIE NR 15.

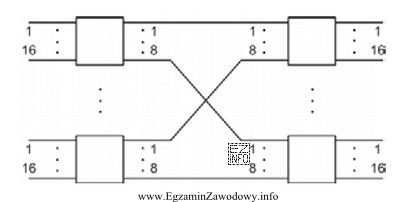

Rysunek przedstawia pole komutacyjne
Rysunek przedstawia schemat blokowy w czarno-białej kolorystyce.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat pokazuje dwusekcyjne pole komutacyjne, w którym następuje kompresja: liczba torów po stronie "wyjściowej" pojedynczej sekcji jest mniejsza niż po stronie "wejściowej", co odpowiada koncentracji (kompresji) zasobów. Zestawienie bloków w dwóch kolumnach wskazuje na dwie sekcje.

Pełne wyjaśnienie:

"Pole komutacyjne" to struktura przełączająca, która realizuje zestawianie połączeń (mapowanie wejść na wyjścia) pomiędzy grupami łączy/torów. W zadaniu rozróżnia się dwa wymiary opisu takiego pola:

  • liczbę sekcji (np. dwusekcyjne, czterosekcyjne) – czyli ile etapów przełączania sygnał przechodzi w drodze od wejścia do wyjścia,
  • relację krotności wejść i wyjść w danej części struktury, opisywaną jako kompresja (koncentracja) albo ekspansja (rozszerzenie).

Na rysunku widać dwa "etapy"/kolumny bloków połączonych między sobą, co odpowiada polu dwusekcyjnemu (dwa kolejne człony przełączania). Dodatkowo oznaczenia krotności sugerują, że w pierwszym etapie następuje przejście z większej liczby torów do mniejszej (np. zakres 1–16 po jednej stronie oraz 1–8 po drugiej stronie), co jest charakterystyczne dla kompresji – czyli koncentracji ruchu z większej puli na mniejszą.

Dlatego poprawna jest odpowiedź: "dwusekcyjne z kompresją."

Pozostałe odpowiedzi są błędne z typowych powodów interpretacyjnych:

  • "czterosekcyjne z ekspansją." – cztery sekcje oznaczałyby cztery kolejne etapy przełączania; sam fakt, że na rysunku są cztery bloki, nie przesądza o czterosekcyjności, bo bloki mogą reprezentować powtarzalne moduły w ramach dwóch etapów. Ekspansja wymagałaby relacji odwrotnej (z mniejszej krotności do większej) w rozumianym kierunku sygnału.
  • "czterosekcyjne z kompresją." – błędnie rozpoznana liczba sekcji; kompresja może być skojarzona poprawnie, ale liczba etapów przełączania nie zgadza się z układem dwóch połączonych kolumn.
  • "dwusekcyjne z ekspansją." – poprawna liczba sekcji, ale błędny typ relacji krotności; ekspansja byłaby wtedy, gdy pole "rozszerza" liczbę torów (np. 1–8 do 1–16) w analizowanym kierunku, a tu kluczową cechą jest koncentracja zasobów.

Wskazówka egzaminacyjna: przy takich rysunkach najpierw ustal, co jest wejściem i wyjściem całego pola (kierunek analizy), a dopiero potem oceń, czy następuje kompresja (więcej → mniej) czy ekspansja (mniej → więcej). Osobno policz/rozpoznaj liczbę etapów przełączania (sekcji).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pole komutacyjne w telekomunikacji?
Pole komutacyjne to układ przełączający, który zestawia połączenia między grupą wejść i wyjść (torów, łączy, kanałów). Jego zadaniem jest umożliwienie połączenia wybranego wejścia z wybranym wyjściem zgodnie z zapotrzebowaniem ruchowym, często w strukturze jedno- lub wielosekcyjnej.
Jak rozpoznać na schemacie, że pole jest dwusekcyjne?
Dwusekcyjność wynika z liczby etapów przełączania w drodze sygnału. Na schemacie zwykle widać dwa kolejne "człony" (np. dwie kolumny bloków) połączone między sobą. Nie należy mylić liczby narysowanych modułów z liczbą sekcji – moduły mogą się powtarzać w ramach tej samej sekcji.
Co oznacza kompresja w polu komutacyjnym?
Kompresja (koncentracja) oznacza, że większa liczba wejściowych torów jest "skupiana" do mniejszej liczby torów po drugiej stronie danego etapu. Stosuje się ją, gdy nie wszystkie wejścia są jednocześnie aktywne, więc zasoby po stronie wyjściowej mogą być mniejsze przy akceptowalnym poziomie blokowania.
Co oznacza ekspansja w polu komutacyjnym?
Ekspansja jest przeciwieństwem kompresji: pole zwiększa krotność (przejście z mniejszej liczby torów do większej). Może występować np. wtedy, gdy trzeba rozdzielić ruch na większą liczbę łączy lub dopasować strukturę do dalszych etapów przełączania. Kluczowe jest ustalenie kierunku analizy wejście→wyjście.
Dlaczego łatwo pomylić kompresję z ekspansją na rysunku?
Najczęstszy błąd wynika z patrzenia na liczby (np. 1–16 i 1–8) bez ustalenia, które oznaczenia dotyczą wejść, a które wyjść całego pola lub danej sekcji. Jeśli odwróci się kierunek interpretacji, to ta sama para krotności może "udawać" raz kompresję, a raz ekspansję.
Jakie informacje na schemacie wskazują na kompresję?
Wskazówką jest relacja krotności: kompresja to sytuacja "więcej torów po stronie wejściowej niż po stronie wyjściowej" w analizowanym kierunku. Na schematach blokowych bywa to pokazane zakresami numerów przy liniach (np. 1–16 po jednej stronie i 1–8 po drugiej) oraz sposobem łączenia bloków.
Czy liczba bloków na rysunku oznacza liczbę sekcji pola?
Nie zawsze. Bloki mogą oznaczać powtarzalne moduły w ramach tej samej sekcji (np. kilka identycznych elementów dla różnych grup łączy). Sekcje to etapy przełączania "po kolei", a ich liczba wynika z tego, ile takich etapów sygnał musi przejść od wejścia do wyjścia (np. dwie kolumny etapów).
Jak przygotować się do pytań o pola komutacyjne na egzaminie?
Ćwicz rozpoznawanie: (1) liczby sekcji (ile etapów przełączania), (2) kierunku wejście→wyjście, (3) relacji krotności (kompresja/ekspansja). Warto rozwiązywać arkusze z rysunkami blokowymi i świadomie opisywać je słowami: "z ilu do ilu torów" oraz "przez ile etapów".
Jakie błędy są najczęstsze przy rozpoznawaniu sekcyjności pola?
Typowe błędy to: utożsamienie liczby prostokątów z liczbą sekcji, pomijanie kropek sugerujących powtarzalność modułów, oraz nieuwzględnienie, że sekcje to etapy połączone szeregowo. Pomaga narysowanie mentalnej ścieżki sygnału: ile razy "przechodzi" przez kolejny układ przełączający.
Gdzie w praktyce spotyka się kompresję w systemach sieciowych?
Kompresja pojawia się tam, gdzie wielu użytkowników/portów dzieli mniejszą pulę zasobów, bo nie są aktywni jednocześnie (zasada statystycznej współdzielności). Przykładowo: koncentracja dostępu, współdzielenie łącza uplink przez wiele portów access lub projektowanie systemów, w których ważna jest ekonomia zasobów.
info

Statystycznie 50% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Zestawienie bloków w dwóch kolumnach wskazuje na dwie sekcje."

Materiały:

  • Podręczniki i skrypty do telekomutacji (pola komutacyjne, układy wielosekcyjne)
  • Materiały dydaktyczne do kwalifikacji sieciowych (architektury przełączania, topologie)
  • Zadania arkuszowe z rozpoznawania schematów blokowych i interpretacji krotności wejść/wyjść
