KWALIFIKACJA ELE2 - WRZESIEŃ 2014 (test 2)

PYTANIE NR 31.

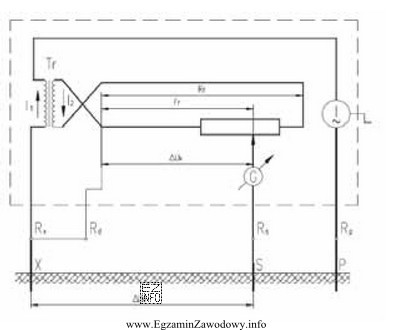

Rysunek przedstawia pomiar impedancji pętli zwarciowej metodą
Ilustracja przedstawia schemat pomiaru impedancji pętli zwarciowej metodą kompensacyjną, co jest związane z kwalifikacją
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W pomiarze impedancji pętli zwarciowej metodą kompensacyjną układ pomiarowy służy do ograniczenia wpływu rezystancji przewodów pomiarowych i styków, co jest istotne przy bardzo małych wartościach impedancji. Pozostałe odpowiedzi opisują inne podejścia i nie odpowiadają temu typowi układu.

Pełne wyjaśnienie:

Impedancja pętli zwarciowej to wielkość opisująca "drogę" przepływu prądu zwarciowego w obwodzie (zależnie od układu: np. L–PE lub L–N). Jej pomiar jest istotny, ponieważ od uzyskanej wartości zależy m.in. możliwość uzyskania odpowiednio dużego prądu zwarciowego, a w konsekwencji zadziałanie zabezpieczeń w wymaganym czasie.

Odpowiedź "kompensacyjną" pasuje do sytuacji, gdy schemat pomiaru pokazuje rozwiązanie, w którym przyrząd i połączenia są tak zorganizowane, aby skompensować (czyli zminimalizować/wyeliminować) wpływ elementów ubocznych: rezystancji przewodów pomiarowych, jakości styków, zacisków oraz innych składowych, które przy małych impedancjach potrafią istotnie zafałszować wynik. To typowa idea kompensacji w pomiarach małych impedancji.

Odpowiedź "spadku napięcia" jest często kojarzona z wyznaczaniem rezystancji/impedancji na podstawie relacji U/I, ale nie każda realizacja pomiaru impedancji pętli jest klasyfikowana jako metoda spadku napięcia; kluczowe jest, czy układ i procedura faktycznie odpowiadają tej metodzie w ujęciu metrologicznym. W tego typu zadaniu rozstrzygające są cechy układu widoczne na rysunku.

Odpowiedź "bezpośredniego pomiaru" bywa myląca, bo wiele pomiarów w praktyce jest pośrednich (wynik jest wyliczany w mierniku z kilku wielkości), a sama nazwa nie wskazuje charakterystycznego mechanizmu ograniczania błędów. Jeśli na schemacie widać elementy wskazujące na kompensację wpływu przewodów i styków, nie jest to trafne określenie.

Odpowiedź "zastosowania dodatkowego źródła" sugeruje technikę, w której do badanego obwodu dołącza się osobne źródło zasilania pomiarowego. W typowych pomiarach impedancji pętli zwarciowej miernik realizuje procedurę pomiarową w ramach własnego układu, a o kwalifikacji metody decyduje właśnie sposób kompensacji/łączenia, a nie samo hasło o "dodatkowym źródle".

Na egzaminie warto ćwiczyć rozpoznawanie metod po cechach układu połączeń: co jest kompensowane, gdzie podawany jest sygnał pomiarowy i jak miernik eliminuje wpływ przewodów. To ogranicza zgadywanie na podstawie samego brzmienia odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To parametr opisujący impedancję obwodu, którym popłynie prąd zwarciowy (np. L–PE lub L–N). Im mniejsza impedancja, tym większy prąd zwarciowy i większa szansa na szybkie zadziałanie zabezpieczenia. W praktyce mierzy się ją miernikiem instalacji.
Pomiar pozwala ocenić, czy w razie zwarcia uzyska się prąd wystarczający do samoczynnego wyłączenia zasilania przez zabezpieczenie. To element sprawdzania bezpieczeństwa instalacji, zwłaszcza tam, gdzie występują urządzenia metalowe i połączenia ochronne.
Szukaj cech wskazujących na kompensowanie wpływu przewodów pomiarowych i styków (które przy małych impedancjach wnoszą duży błąd). Zwykle układ połączeń lub sposób pracy miernika sugeruje, że wynik dotyczy samej pętli, a nie "przewody + pętla".
Kompensacja to takie zorganizowanie pomiaru, aby zredukować wpływ wielkości ubocznych (np. rezystancji przewodów pomiarowych, zacisków, styków) na wynik. Dzięki temu uzyskuje się bardziej wiarygodną wartość impedancji badanego obwodu.
Nie. "Spadek napięcia" to ogólna idea wyznaczania parametrów z relacji U/I, ale w zadaniach egzaminacyjnych kluczowe jest, jak dokładnie realizuje to miernik i jaki jest układ połączeń. Różne metody mogą korzystać z podobnych zależności, ale inaczej ograniczać błędy.
Najczęściej wpływ mają: słabe styki (utlenione zaciski), dodatkowe przejściówki, długie lub cienkie przewody pomiarowe, brak pewnego połączenia z przewodem ochronnym oraz pomiary w warunkach zakłóceń. Dlatego metody z kompensacją są szczególnie przydatne.
Jest szczególnie ważny przy odbiorach i okresowych sprawdzeniach instalacji oraz po naprawach/modernizacjach. W obiektach z instalacjami gazowymi ma znaczenie także dlatego, że dobra ciągłość połączeń ochronnych i wyrównawczych ogranicza ryzyko niebezpiecznych napięć dotykowych.
Zwykle nie, bo w tym typie zadania decyduje rysunek przedstawiający układ pomiarowy. Bez analizy schematu trudno jednoznacznie rozstrzygnąć, czy chodzi o kompensację, bezpośredni pomiar czy inną technikę. Na egzaminie zawsze czytaj rysunek razem z treścią.
Ćwicz na schematach: identyfikuj, gdzie miernik jest włączony, jakie przewody są użyte i co jest mierzone (L–PE czy L–N). Ucz się też typowych nazw metod i tego, jakie problemy pomiarowe rozwiązują (np. kompensacja oporów przewodów i styków).
Najczęściej łączy się to z: ochroną przeciwporażeniową, przewodem ochronnym, połączeniami wyrównawczymi, stanem zacisków i ciągłością połączeń. W obiektach technicznych ważne jest też współdziałanie instalacji (np. gazowej) z instalacją elektryczną pod względem bezpieczeństwa.
