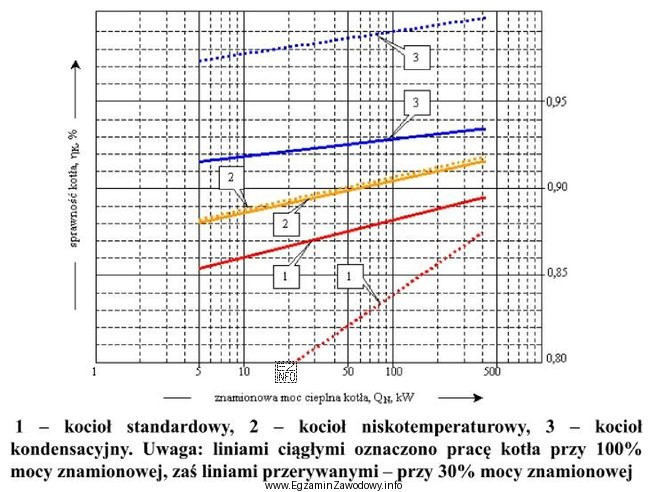

W tym zadaniu nie wykonuje się obliczeń – sprawność wyznacza się przez odczyt z rysunku, który pokazuje zależność sprawności kotłów od znamionowej mocy cieplnej.
Aby poprawnie odpowiedzieć:
- najpierw wybierz krzywą (lub serię danych) odpowiadającą kotłowi niskotemperaturowemu,
- następnie upewnij się, że odczyt dotyczy warunku 100% mocy znamionowej (nie np. częściowego obciążenia),
- na osi mocy znajdź 50 kW i poprowadź odczyt do przecięcia z właściwą krzywą,
- z osi sprawności odczytaj wartość w %.
Dla mocy 50 kW przy 100% mocy znamionowej wykres wskazuje 90%, więc odpowiedź "90 %" jest zgodna z rysunkiem.
Dlaczego pozostałe propozycje są błędne?
- "87 %" zwykle wynika z odczytu z innej krzywej (np. innego typu kotła) albo z przesunięcia odczytu w okolice innej mocy.
- "82 %" to wartość zbyt niska dla wskazanego punktu – często jest skutkiem pomylenia warunku obciążenia lub odczytu w zakresie, gdzie sprawność jest niższa.
- "99 %" jest podejrzanie wysokie dla klasycznych kotłów w takim ujęciu wykresowym; najczęściej to wybór "na wyczucie" albo efekt pomylenia skali/osi.
Wskazówka egzaminacyjna: przy zadaniach z wykresami zawsze najpierw potwierdź typ urządzenia oraz warunek pracy (tu: 100%), dopiero potem odczytuj wartość dla podanej mocy.
