KWALIFIKACJA TLO1 - CZERWIEC 2017

PYTANIE NR 28.

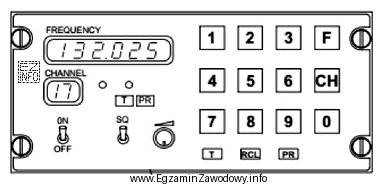

Rysunek przedstawia pulpit sterowania systemem
Ilustracja przedstawia panel sterowania systemem komunikacyjnym, prawdopodobnie używanym w lotnictwie, co jest zgodne z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "COM" dotyczy panelu sterowania łącznością radiową (radiostacją pokładową), zwykle służącego do wyboru częstotliwości i pracy nadajnik–odbiornik.
Pozostałe opcje odnoszą się do radionawigacji (np. VOR, ADF) lub innych urządzeń, więc nie pasują do pulpitu łączności.

Pełne wyjaśnienie:

W awionice skrót COM odnosi się do systemu łączności radiowej statku powietrznego. Panel/pulpit COM służy typowo do sterowania radiostacją: wyboru częstotliwości (często w układzie aktywna/standby), przełączania kanałów, regulacji głośności/squelch oraz wyboru toru nadawania i odbioru. Jeżeli rysunek przedstawia właśnie taki panel sterowania radiostacją, właściwą identyfikacją jest "COM".

Odpowiedź "VOR" jest związana z radionawigacją (systemem opartym o naziemne radiolatarnie kierunkowe) i dotyczy odbioru sygnałów nawigacyjnych, a nie samej łączności głosowej. Panel obsługujący VOR bywa częścią zestawu NAV, ale jego funkcja jest inna niż COM.

Odpowiedź "ADF" odnosi się do radiokompasu automatycznego (nawigacja względem radiolatarni NDB). To również nie jest system łączności, tylko system nawigacyjny, a jego obsługa i wskazania różnią się od typowych funkcji panelu COM.

Odpowiedź "TDR" nie jest jednoznacznym, powszechnie rozpoznawalnym oznaczeniem standardowego panelu łączności w tym kontekście egzaminacyjnym; bez dodatkowego opisu nie stanowi lepszej identyfikacji niż "COM". W zadaniach rozpoznawczych kluczowe jest odróżnienie: COM = komunikacja versus NAV = nawigacja. Dobra praktyka egzaminacyjna to szukanie na rysunku elementów kojarzonych z wyborem częstotliwości i przełączaniem aktywna/standby, bo to najczęściej wskazuje na panel COM.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
COM oznacza system łączności radiowej statku powietrznego (radiostację pokładową). Służy do prowadzenia korespondencji głosowej, a panel COM zwykle umożliwia wybór częstotliwości (często aktywna/standby), przełączanie kanałów oraz regulacje odsłuchu.
Najczęściej panel COM kojarzy się z wyborem częstotliwości łączności i przełączaniem aktywna/standby. Panele radionawigacyjne częściej odnoszą się do ustawień nawigacyjnych (np. kurs, tryby odbioru sygnałów). W zadaniu szukaj elementów typowych dla radia łączności.
VOR to system radionawigacyjny: odbiornik w samolocie wykorzystuje sygnały z naziemnej radiolatarni do określania kierunku (radialu). Nie służy do rozmów z kontrolą ruchu ani z innymi statkami powietrznymi, więc nie odpowiada funkcji panelu COM.
ADF (radiokompas automatyczny) to wyposażenie radionawigacyjne współpracujące z radiolatarniami NDB. Umożliwia wyznaczanie namiaru na radiolatarnię, co pomaga w nawigacji. To inna funkcja niż łączność radiowa, dlatego ADF nie powinno być wybierane dla panelu COM.
Typowe funkcje to: ustawianie częstotliwości łączności, przełączanie częstotliwości aktywnej i zapasowej, wybór kanałów, regulacja głośności i blokady szumów oraz wybór źródła nadawania/odsłuchu. Zależnie od typu statku powietrznego elementy mogą być rozmieszczone inaczej.
Nie zawsze. W wielu statkach powietrznych są co najmniej dwa zestawy łączności (np. COM1 i COM2), a panel może obsługiwać jeden z nich lub być częścią większego modułu. Na egzaminie jednak "COM" rozumie się jako system łączności, w odróżnieniu od systemów nawigacyjnych.
Najczęstsze pomyłki wynikają z tego, że wszystkie systemy są "radiowe", więc zdający wybiera znany skrót bez analizy funkcji. Drugi błąd to utożsamianie każdego panelu z pokrętłami i wyświetlaczem z łącznością. Warto zapamiętać: COM = rozmowa, NAV = prowadzenie po trasie.
Najlepiej ćwiczyć na zdjęciach i schematach: porównuj panele łączności i radionawigacji, ucz się ich typowych elementów (częstotliwość aktywna/standby, przełączniki trybów). Pomaga też łączenie wyglądu z funkcją: co steruje rozmową, a co prowadzi nawigację.
Podczas obsługi liniowej i hangarowej, gdy trzeba zidentyfikować właściwe urządzenie do testów, zlokalizować źródło usterki zgłoszonej przez załogę lub sprawdzić poprawność konfiguracji po wymianie modułu. Rozpoznanie panelu skraca diagnostykę i ogranicza pomyłki.
Nie. Skróty pomagają, ale w zadaniach obrazkowych kluczowe jest dopasowanie funkcji panelu do systemu. Jeśli rozpoznajesz elementy typowe dla wyboru częstotliwości łączności, wybierasz COM. Jeżeli widzisz nastawy stricte nawigacyjne, należy rozważyć systemy radionawigacji.
info

Około 61% zdających odpowiada poprawnie na to pytanie. średnie

Materiały:

  • Instrukcje użytkowania/obsługi (AFM/POH) dla typów statków powietrznych omawianych na zajęciach
  • Podręczniki podstaw awioniki (łączność i radionawigacja) stosowane w kształceniu technika awionika
  • Schematy blokowe systemów COM i radionawigacji w materiałach szkolnych
