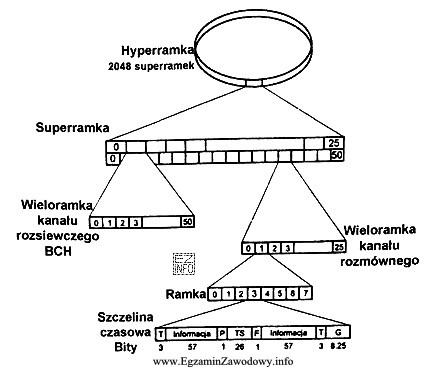

W systemie GSM dostęp do medium radiowego jest zorganizowany w czasie (TDMA). Dlatego rysunki przedstawiające strukturę czasową zwykle pokazują hierarchię jednostek czasu: szczeliny czasowe (time slots) składające się na ramkę TDMA, a następnie grupowanie ramek w większe struktury (np. multiframki). Taki schemat nie opisuje "połączenia sieci LAN" ani "topologii pierścienia", tylko sposób, w jaki kolejne transmisje są rozmieszczane w czasie na interfejsie radiowym.
Dlaczego poprawna jest odpowiedź "strukturę czasową systemu GSM"?
Bo odnosi się do organizacji transmisji w czasie: kto i kiedy nadaje w danej szczelinie/ramce. Jest to fundamentalny element działania klasycznego GSM, który wykorzystuje podział czasu do współdzielenia kanału radiowego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "połączenie 5 sieci LAN w sieć MAN" – dotyczy klasyfikacji i budowy sieci komputerowych (LAN/MAN), a nie warstwy radiowej sieci komórkowej. Taki opis pasowałby do schematu połączeń między segmentami LAN, nie do osi czasu/ramek.
- "topologię pierścienia w sieciach LAN" – topologia pierścienia opisuje układ połączeń urządzeń w sieci lokalnej. Schemat czasowy GSM jest z natury linią czasu (ramki/szczeliny), a nie topologią fizyczną lub logiczną LAN.
- "kanały fizyczne w sieciach GSM" – kanał fizyczny to pojęcie blisko związane z radiem, ale jest innym aspektem niż sama struktura czasowa. Kanały fizyczne odnoszą się do zasobów transmisyjnych (np. kombinacja częstotliwości i szczeliny), podczas gdy pytanie wskazuje na rozpoznanie rysunku jako schematu organizacji czasu (ramki, szczeliny, zagnieżdżenie struktur).
Wskazówka egzaminacyjna: jeśli na rysunku widać powtarzalne "okienka"/segmenty ustawione w szeregu, podpisy typu "frame/slot/multiframe" lub wyraźny podział na odcinki czasu, najczęściej chodzi o strukturę czasową TDMA, a nie o topologię sieci ani o zestawienie kanałów.
