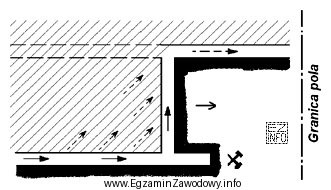

W pytaniu trzeba połączyć dwie informacje: (1) czy eksploatacja jest prowadzona do granic czy od granic, oraz (2) jaki jest kształt rozprowadzenia powietrza (układ U, H lub Z) przedstawiony na rysunku.
Dlaczego poprawne jest "do granic – układ na literę Z"?
Układ Z identyfikuje się po przebiegu prądu świeżego i zużytego: powietrze jest doprowadzane i odprowadzane innymi ciągami wyrobisk w sposób tworzący charakterystyczne "przełamanie" trasy przepływu (wizualnie przypominające literę Z). Jeżeli na rysunku zaznaczono, że front robót przesuwa się w kierunku granic pola, wybór części "do granic" jest spójny z kierunkiem eksploatacji.
Dlaczego pozostałe odpowiedzi są błędne?
- "do granic – układ na literę U" jest błędne, gdy schemat nie pokazuje typowego zawracania przepływu dla U (doprowadzenie i odprowadzenie realizowane tak, że układ ma jeden główny "zwrot" jak w U). Jeśli na rysunku widać charakterystyczne "przełamanie" Z, nie można tego nazwać U.
- "od granic – układ na literę H" jest błędne, ponieważ układ H zakłada inny sposób równoległego prowadzenia dopływu i odpływu (wizualnie podobny do dwóch równoległych gałęzi połączonych poprzecznie). Gdy rysunek nie ma cech H, ta odpowiedź wynika zwykle z pomylenia układów literowych.
- "od granic – układ na literę U" jest błędne podwójnie: nie zgadza się ani kierunek eksploatacji (od granic zamiast do granic), ani geometria rozprowadzenia (U zamiast Z) – o ile rysunek pokazuje eksploatację do granic i przebieg przepływu typowy dla Z.
Wskazówka egzaminacyjna: najpierw odczytaj z rysunku kierunek przepływu (gdzie jest dopływ świeżego, gdzie odpływ zużytego), potem dopiero dopasuj literę (U/H/Z). Na końcu sprawdź, czy informacja "do granic/od granic" wynika z kierunku postępu robót, a nie z samego kształtu wyrobisk.
