KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2009



PYTANIE NR 9.

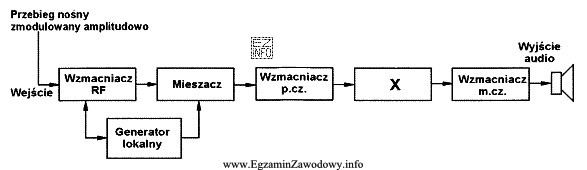

Rysunek przedstawia schemat blokowy odbiornika superheterodynowego. Blok oznaczony literą X pełni funkcję
Rysunek przedstawia schemat blokowy odbiornika superheterodynowego. Blok oznaczony literą X
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie blokowym odbiornika superheterodynowego blok oznaczony literą X znajduje się pomiędzy wzmacniaczem p.cz. (przedwzmacniaczem częstotliwości pośredniej) a wzmacniaczem m.cz. (wzmacniaczem częstotliwości modulowanej). W typowym odbiorniku superheterodynowym blok ten pełni funkcję detektora, który demoduluje sygnał częstotliwości pośredniej do postaci sygnału audio, który następnie jest wzmacniany przez wzmacniacz m.cz.
