W sieci ISDN wyróżnia się tzw. punkty odniesienia (styki), które opisują, gdzie kończy się jeden fragment systemu, a zaczyna kolejny. Dzięki temu można jednoznacznie mówić o tym, który odcinek toru dotyczy pomiarów, diagnostyki lub odpowiedzialności (abonenta vs operatora) i jaki typ interfejsu jest używany.

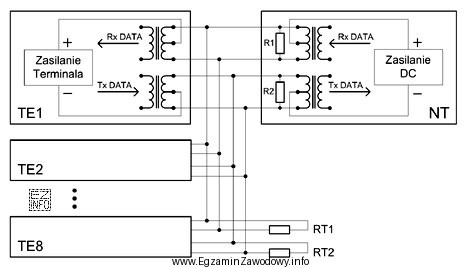

Odpowiedź "elektryczną styku S w sieci ISDN" jest właściwa, gdy rysunek przedstawia część abonencką od strony interfejsu S (czyli opis połączenia/parametrów elektrycznych w punkcie S). W praktyce interfejs S kojarzy się z odcinkiem bliżej instalacji abonenckiej i urządzeń końcowych/końcówek systemu.
Dlaczego pozostałe odpowiedzi są błędne w takim ujęciu?
- "elektryczną styku U w sieci ISDN" – styk U odnosi się do innego punktu odniesienia niż S. Jeśli schemat identyfikuje strukturę dla S, to wybór U jest typowym skutkiem mylenia nazw interfejsów.
- "transmisyjną styku V w sieci ISDN" – błąd dotyczy zarówno wskazania niewłaściwego styku, jak i rodzaju struktury: "transmisyjna" nie jest tym samym co "elektryczna". To częsta pomyłka, gdy uczeń rozumie te pojęcia potocznie, a nie technicznie.
- "transmisyjną styku R w sieci ISDN" – analogicznie: styk R odnosi się do innego punktu odniesienia, a dodatkowo odpowiedź zmienia charakter opisu na "transmisyjny".
Wskazówka egzaminacyjna: najpierw rozpoznaj na rysunku, gdzie jest terminacja sieci i gdzie są urządzenia abonenckie, a dopiero potem dopasuj literę styku. Na końcu sprawdź spójność: czy pytanie dotyczy struktury elektrycznej, czy transmisyjnej.
