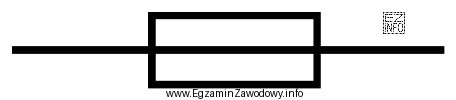

Na schematach elektrycznych pojazdów stosuje się symbole umowne, które pozwalają szybko rozpoznać funkcję elementu bez oglądania jego fizycznej postaci. Bezpiecznik jest elementem ochronnym: jego zadaniem jest przerwanie obwodu, gdy prąd przekroczy wartość dopuszczalną (np. w wyniku zwarcia lub przeciążenia). Dzięki temu ogranicza się ryzyko przegrzania przewodów, uszkodzenia odbiorników oraz pożaru instalacji.
Odpowiedź "bezpiecznika" jest właściwa, ponieważ tylko bezpiecznik pełni funkcję zabezpieczenia nadprądowego i na schematach jest oznaczany dedykowanym symbolem, odróżnianym od elementów wykonawczych i pasywnych.
- "Wyłącznika" jest nieprawidłowe: wyłącznik (łącznik) to element do celowego ręcznego lub automatycznego rozłączania obwodu w normalnej pracy. Jego symbol zwykle pokazuje styk/styki i stan rozwarcia/zwarcia, a nie element topikowy.
- "Opornika" jest nieprawidłowe: opornik (rezystor) to element, którego rolą jest ograniczanie prądu lub podział napięcia. Nie "zadziała" jak zabezpieczenie i nie jest przeznaczony do przerywania obwodu przy zwarciu.
- "Przewodnika" jest nieprawidłowe: przewodnik na schemacie oznacza połączenie elektryczne (linię przewodu). Nie jest to element zabezpieczający ani łączeniowy – nie ma funkcji ochronnej ani sterującej.
Wskazówka egzaminacyjna: przy rozpoznawaniu symboli nie kieruj się nazwą potoczną elementu w aucie (np. "kostka bezpiecznika"), tylko funkcją na schemacie: zabezpieczenie (bezpiecznik), sterowanie/rozłączanie (wyłącznik), element pasywny (opornik), połączenie (przewód).
