KWALIFIKACJA INF9 - STYCZEŃ 2016

PYTANIE NR 35.

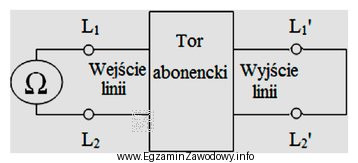

Rysunek przedstawia układ do pomiaru
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na załączonym rysunku widzimy układ, który składa się z źródła sygnału (Ω), wejścia linii (L1, L2), toru abonenckiego oraz wyjścia linii (L1', L2'). Impedancja wejściowa linii jest mierzona na wejściu linii, co jest zgodne z podłączeniem źródła sygnału do punktów L1 i L2. Pozostałe odpowiedzi nie pasują do konfiguracji układu przedstawionego na rysunku.
