KWALIFIKACJA GIW9 - STYCZEŃ 2025

Wyjaśnienie poprawnej odpowiedzi:

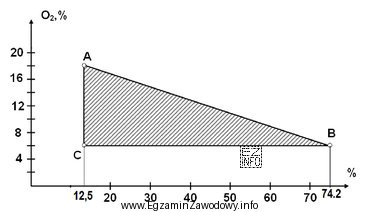

Przedstawiony wykres ilustruje tzw. trójkąt wybuchowości tlenku węgla (CO). Wykres pokazuje zależność między stężeniem tlenu (O₂) a stężeniem tlenku węgla, przy której mieszanina staje się wybuchowa. Zakreskowany obszar trójkąta ABC reprezentuje mieszaninę wybuchową. Na osi pionowej znajduje się zawartość tlenu (O₂) w procentach, a na osi poziomej - zawartość tlenku węgla. Dolna granica wybuchowości tlenku węgla wynosi około 12,5%, a górna granica około 74,2%. Charakterystyczny kształt trójkąta z linią graniczną biegnącą od punktu wysokiego stężenia tlenu do punktów granicznych na osi poziomej jest typowy dla wykresu wybuchowości tlenku węgla.
