W mierniku analogowym (wskazówkowym) kluczowe są dwa elementy: ustawiony zakres oraz właściwa podziałka (skala), z której odczytuje się wynik. Zakres 15 mA oznacza, że pełne wychylenie wskazówki odpowiada wartości 15 mA. Odczyt należy więc wykonać na tej skali, która ma maksimum 15 (lub na skali równoważnej, a następnie przeliczyć proporcjonalnie).

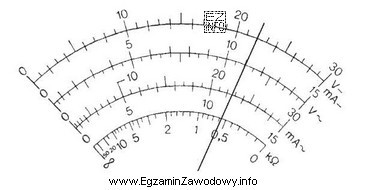

Jeżeli na rysunku wskazówka znajduje się na wartości odpowiadającej liczbie 11 na skali 0–15, to odczyt jest bezpośredni: 11 mA. Nie ma potrzeby dodatkowych obliczeń, ponieważ skala i zakres są zgodne (odczyt w mA na zakresie mA).
- Odpowiedź "22 mA" jest błędna, bo przekracza ustawiony zakres 15 mA. Taki wynik nie mógłby zostać wskazany na poprawnie dobranym zakresie bez "wyjścia poza skalę". Najczęściej to efekt podwojenia wartości przez mylne przeliczenie.
- Odpowiedź "110 mA" wynika zwykle z pomylenia skali (np. odczytania 11 i dopisania zera) albo z nawyku pracy na większych zakresach. Na zakresie 15 mA nie uzyska się bezpośrednio 110 mA.
- Odpowiedź "220 mA" to analogiczny błąd rzędu wielkości: nieuwzględnienie, że wynik ma być w miliamperach i że zakres jest niewielki. Często to skutek przeniesienia interpretacji z innych przyrządów lub zakresów.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź, jaki jest zakres oraz jaka skala odpowiada temu zakresowi. Jeśli proponowana odpowiedź jest większa niż zakres, to prawie na pewno jest błędna.
