KWALIFIKACJA CHM2 - PAŹDZIERNIK 2013



PYTANIE NR 5.

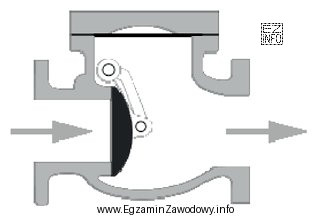

Rysunek przedstawia zawór
Ilustracja przedstawia schemat zaworu zwrotnego, co jest zgodne z podaną odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zawór zwrotny służy do zapewnienia przepływu medium tylko w jednym kierunku i samoczynnie zamyka się przy próbie cofki. Zawór redukcyjny obniża/utrzymuje ciśnienie, zawór bezpieczeństwa upuszcza medium przy nadciśnieniu, a "kondensacyjny" nie jest typowym określeniem rodzaju zaworu w tym znaczeniu.

Pełne wyjaśnienie:

Zawór zwrotny to element armatury, którego podstawową funkcją jest blokowanie przepływu w kierunku przeciwnym (tzw. cofki). Działa zwykle samoczynnie: gdy medium płynie w prawidłowym kierunku, element zamykający (np. grzybek, klapka, kula) otwiera się pod wpływem różnicy ciśnień, a przy próbie odwrócenia kierunku przepływu zostaje dociśnięty do gniazda i zamyka przelot. Dlatego odpowiedź "zwrotny" jest zgodna z typową funkcją takiej armatury.

Dlaczego pozostałe odpowiedzi nie pasują do tej funkcji:

  • "redukcyjny" odnosi się do zaworu redukcyjnego (regulatora ciśnienia), którego zadaniem jest obniżanie i stabilizacja ciśnienia po stronie wylotowej. To inna zasada działania i inne zastosowanie niż zabezpieczenie przed cofką.
  • "bezpieczeństwa" dotyczy zaworu bezpieczeństwa, który otwiera się przy przekroczeniu nastawy i odprowadza nadmiar medium, aby chronić instalację przed nadciśnieniem. To element ochronny przed wzrostem ciśnienia, a nie przed odwróceniem kierunku przepływu.
  • "kondensacyjny" nie jest w praktyce jednoznaczną, powszechną nazwą podstawowego typu zaworu używaną do klasyfikacji armatury na egzaminach z eksploatacji; częściej spotyka się określenia związane z odwadnianiem/kondensatem (np. odwadniacz), co może wprowadzać w błąd i nie odpowiada typowej kategorii jak zwrotny/redukcyjny/bezpieczeństwa.

Wskazówka egzaminacyjna: gdy wśród odpowiedzi pojawia się zawór zwrotny, szukaj na rysunku/schemacie elementu, który sugeruje jednokierunkowość (np. klapkę, kulę lub grzybek pracujący na gnieździe) i brak mechanizmu nastawy ciśnienia typowego dla reduktorów oraz brak króćca/układu odprowadzającego jak w zaworach bezpieczeństwa.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zawór zwrotny i do czego służy?
Zawór zwrotny to armatura, która przepuszcza medium tylko w jednym kierunku i zamyka się przy próbie cofki. Stosuje się go m.in. w rurociągach cieczy i gazów, aby chronić pompy, sprężarki i fragmenty instalacji przed odwróceniem przepływu.
Jak rozpoznać zawór zwrotny na rysunku technicznym?
Najczęściej rozpoznasz go po elemencie zamykającym sugerującym jednokierunkowość (klapka, kula lub grzybek) oraz braku pokrętła/nastawy typowej dla zaworów regulacyjnych. Na schematach P&ID bywa oznaczany symbolem wskazującym kierunek przepływu.
Dlaczego zawór redukcyjny nie jest tym samym co zwrotny?
Zawór redukcyjny (regulator) służy do obniżania i utrzymywania ciśnienia po stronie wyjściowej. Zawór zwrotny nie reguluje ciśnienia nastawą, tylko działa samoczynnie, aby zablokować cofnięcie medium. To inne zadanie i inna konstrukcja.
Co robi zawór bezpieczeństwa w instalacji przemysłowej?
Zawór bezpieczeństwa chroni instalację przed niebezpiecznym wzrostem ciśnienia. Otwiera się po przekroczeniu nastawy i odprowadza część medium, zmniejszając ciśnienie. Nie jest przeznaczony do zapobiegania cofkach, więc nie zastępuje zaworu zwrotnego.
Czy zawór zwrotny działa bez zasilania i sterowania?
W typowych rozwiązaniach tak. Zawór zwrotny jest elementem samoczynnym: otwiera się i zamyka pod wpływem różnicy ciśnień oraz grawitacji/sprężyny. Dlatego jest powszechnie stosowany jako proste zabezpieczenie przed cofką w rurociągach.
Jakie awarie zaworu zwrotnego najczęściej powodują cofkę?
Cofkę może powodować m.in. zużyte gniazdo, zabrudzenia blokujące domknięcie, uszkodzona sprężyna (jeśli występuje) lub niewłaściwy montaż kierunku przepływu. W praktyce warto sprawdzać też drgania i uderzenia hydrauliczne, które przyspieszają zużycie.
Kiedy montuje się zawór zwrotny za pompą?
Często montuje się go za pompą, aby zapobiec cofaniu się medium po zatrzymaniu pracy i ograniczyć ryzyko uderzenia hydraulicznego. To chroni wirnik/układ pompy i stabilizuje pracę instalacji, szczególnie przy dłuższych odcinkach rurociągu.
Jakie są typowe rodzaje zaworów zwrotnych?
W praktyce spotyka się m.in. zawory zwrotne klapowe, grzybkowe i kulowe. Różnią się budową elementu zamykającego oraz oporami przepływu. Dobór zależy od medium, średnicy rurociągu, pozycji montażu i wymagań dotyczących szczelności.
Czy określenie "zawór kondensacyjny" jest standardowe?
W podstawowej klasyfikacji armatury częściej spotyka się terminy typu: zwrotny, odcinający, regulacyjny, redukcyjny, bezpieczeństwa. Jeśli chodzi o instalacje pary i kondensatu, zwykle mówi się o odwadniaczach lub armaturze do kondensatu, a nie o "zaworze kondensacyjnym" jako typie podstawowym.
Jak podejść do pytań z rozpoznawania armatury na egzaminie?
Najpierw ustal funkcję elementu (odcięcie, regulacja, redukcja, bezpieczeństwo, zwrot). Potem szukaj cech konstrukcyjnych: nastawa/pokrętło sugeruje regulację, sprężyna i nastawa ciśnienia sugerują bezpieczeństwo/redukcję, a element jednokierunkowy wskazuje zwrotny.
info

To pytanie poprawnie rozwiązuje 68% zdających egzamin. średnie

Według specjalistów z branży: "Zawór zwrotny służy do zapewnienia przepływu medium tylko w jednym kierunku i samoczynnie zamyka się przy próbie cofki."

Źródła:

  • Encyklopedia PWN: "zawór zwrotny" (hasło encyklopedyczne) – https://encyklopedia.pwn.pl/ (dostęp: 2026-02-27)
  • Wikipedia (PL): "Zawór zwrotny" – opis funkcji i zasady działania – https://pl.wikipedia.org/wiki/Zaw%C3%B3r_zwrotny (dostęp: 2026-02-27)
  • Wikipedia (PL): "Zawór bezpieczeństwa" – funkcja ochrony przed nadciśnieniem – https://pl.wikipedia.org/wiki/Zaw%C3%B3r_bezpiecze%C5%84stwa (dostęp: 2026-02-27)

Materiały:

  • Podręczniki/kompendia z armatury przemysłowej i rurociągów (rozdziały o zaworach)
  • Materiały dydaktyczne o symbolach armatury na schematach instalacji (P&ID)
  • Instrukcje producentów zaworów (karty katalogowe pokazujące budowę i zasadę działania)
