KWALIFIKACJA ROL2 - CZERWIEC 2016 (test 2)

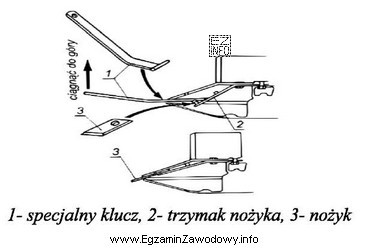

W kosiarce rotacyjnej zespół tnący składa się m.in. z talerza roboczego (elementu wirującego) oraz nożyków, które są do niego mocowane w sposób umożliwiający prawidłowe cięcie i bezpieczną pracę. Rysunki w instrukcji obsługi bardzo często przedstawiają właśnie schemat montażu nożyków: ich położenie względem talerza, sposób wsunięcia/założenia oraz element zabezpieczający (np. sworzeń, śruba, zawleczka – zależnie od konstrukcji).

Odpowiedź "sposób montażu nożyków na talerze robocze" jest więc zgodna z typowym przeznaczeniem takiej ilustracji: ma ona pomóc użytkownikowi zamontować element tnący poprawnie, w odpowiedniej orientacji i z właściwym zabezpieczeniem, aby uniknąć poluzowania, nadmiernych drgań i nierównej pracy.

• Odpowiedź "odblokowania zakleszczonego nożyka" jest nieadekwatna, ponieważ odblokowanie zwykle wiąże się z pokazaniem ruchu odchylenia, punktu zaczepu lub kierunku zwolnienia, a nie z klasycznym rysunkiem montażowym elementu na talerzu.
• Odpowiedź "sposób montażu trzymaków nożyków" dotyczy innego poziomu montażu (uchwytów/adapterów). Ilustracje trzymaków zwykle pokazują elementy pośrednie, ich mocowanie do talerza i kolejność części, co różni się od rysunku samego nożyka.
• Odpowiedź "regulacji wysokości koszenia" dotyczy ustawień roboczych maszyny (np. położenia płóz, kół kopiujących lub zaczepu), a nie elementów tnących na talerzu. Takie schematy zwykle obejmują podwozie lub mechanizmy regulacyjne, a nie nożyki.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się podobne pojęcia (nożyk vs trzymak), warto mentalnie rozdzielić: nożyk to element tnący, a trzymak to element mocujący. Jeśli rysunek pokazuje bezpośrednio element tnący na wirującym talerzu, najczęściej chodzi o montaż nożyków.
