Instalacja centralnego ogrzewania grawitacyjna działa dzięki różnicy gęstości wody ciepłej i chłodniejszej, więc na schemacie zwykle zwraca się uwagę na przebieg przewodów i rozwiązania sprzyjające naturalnemu obiegowi (np. logiczne prowadzenie pionów oraz czytelny podział na zasilanie i powrót).
Układ dwururowy oznacza, że każdy grzejnik jest włączony pomiędzy dwa przewody: osobny przewód zasilający doprowadza czynnik grzewczy, a osobny przewód powrotny go odbiera. Kluczowe jest to, że grzejniki nie są "szeregowo" jeden za drugim w jednym obiegu, tylko mają równoległe włączenie do zasilania i powrotu.
Rozdział górny (górne rozprowadzenie) oznacza, że główny przewód zasilający jest prowadzony w górnej strefie (np. pod stropem/na poddaszu), a dopiero z niego schodzi się pionami do grzejników. Przewód powrotny zwykle biegnie niżej i zbiera wodę z grzejników, kierując ją do źródła ciepła.

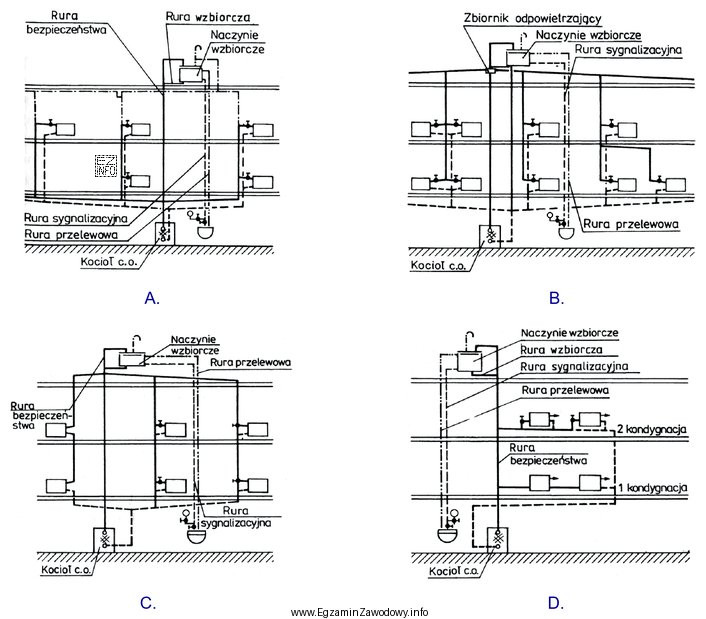

Żeby poprawnie rozwiązać zadanie, należy na rysunku/schemacie sprawdzić:
- czy widać dwa odrębne przewody (zasilanie i powrót),
- czy rozprowadzenie zasilania jest wykonane górą, a powrót prowadzony jest niżej,
- czy podłączenia grzejników odpowiadają układowi dwururowemu (dopływ z zasilania i odpływ do powrotu).
Odpowiedzi niepoprawne w takich zadaniach zwykle przedstawiają inny typ instalacji: układ jednorurowy, rozdział dolny albo schemat pompowy z inną logiką rozprowadzenia. Najczęstszy błąd polega na skupieniu się na pojedynczym elemencie (np. naczyniu wzbiorczym) zamiast na całościowym przebiegu zasilania i powrotu.
