W tym typie zadania kluczowa jest umiejętność rozpoznania funkcji urządzenia z jego schematu. Schemat przesiewacza będzie wskazywał na obecność elementu roboczego służącego do klasyfikacji ziarnowej (rozdziału materiału na frakcje), a nie na ciągły transport materiału w jednym kierunku.

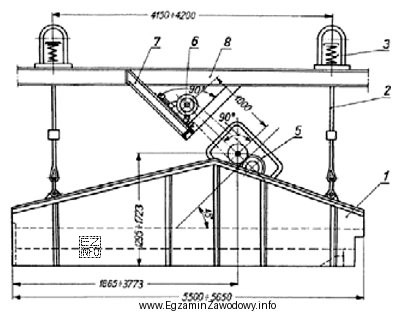

Przesiewacz typu WP 2 jest właściwą odpowiedzią, ponieważ przedstawiony schemat odpowiada urządzeniu przeznaczonemu do przesiewania: układ jest typowy dla maszyn, których zadaniem jest oddzielenie nadawy na frakcje (np. nadziarno i podziarno) poprzez pracę powierzchni przesiewającej oraz mechanizmu wymuszającego ruch roboczy.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Podnośnik kubełkowy to urządzenie transportu pionowego. Na jego schemacie oczekuje się charakterystycznego układu z taśmą/łańcuchem i kubełkami oraz dwóch bębnów/krążków (napędowego i zwrotnego) oraz obudowy prowadzącej tor kubełków. To inna funkcja i inny układ elementów.
- Przenośnik taśmowy służy do transportu ciągłego. Typowy schemat pokazuje taśmę na bębnach i zestaw krążników podpierających, ewentualnie stacje napinania. Nie jest to układ klasyfikacji ziarnowej, tylko przemieszczania materiału.
- Przesiewacz typu WK 1 jest również urządzeniem przesiewającym, ale w zadaniach egzaminacyjnych rozróżnia się typy na podstawie szczegółów konstrukcyjnych ujętych w schemacie. Właściwy dobór wymaga dopasowania tych szczegółów do oznaczenia typu, co w tym przypadku wskazuje na WP 2, a nie WK 1.
Wskazówka egzaminacyjna: najpierw ustal, czy schemat przedstawia transport (przenośnik/podnośnik), czy klasyfikację (przesiewacz). Dopiero potem rozróżniaj typy w obrębie tej samej grupy maszyn.
