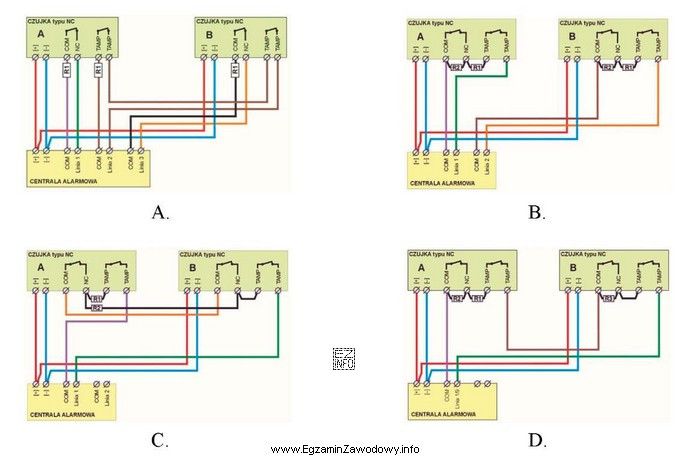

Schemat podłączenia dwóch czujek w układzie typu EOL został przedstawiony na rysunku
Schemat podłączenia dwóch czujek w układzie typu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat podłączenia dwóch czujek w układzie typu EOL (End of Line) polega na podłączeniu rezystora na końcu linii sygnałowej, co pozwala na monitorowanie stanu linii (np. wykrywanie przerwania lub zwarcia). Na rysunku oznaczonym literą "A" widać, że rezystory są podłączone na końcu linii sygnałowej, co jest zgodne z zasadami układu typu EOL. Pozostałe schematy (B, C, D) nie spełniają tych wymagań.
