KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2023

Wyjaśnienie poprawnej odpowiedzi:

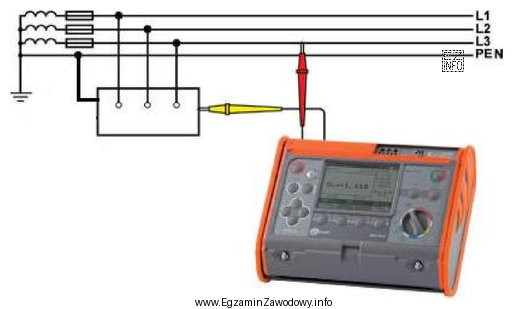

Na załączonym schemacie widoczny jest miernik, który jest podłączony do instalacji elektrycznej w sposób typowy dla pomiaru impedancji pętli zwarcia. Pomiar ten jest kluczowy dla oceny bezpieczeństwa instalacji elektrycznych, ponieważ pozwala na określenie wartości impedancji, przez którą przepływa prąd w przypadku wystąpienia zwarcia. Dzięki temu można ocenić, czy zabezpieczenia nadprądowe (np. wyłączniki) zadziałają prawidłowo.
