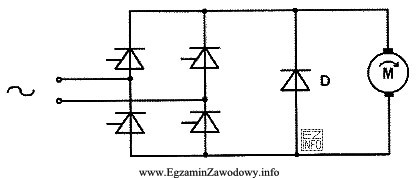

W układach sterowania silnikiem prądu stałego element wykonawczy (np. tyrystory) załącza i wyłącza prąd płynący przez uzwojenia. Uzwojenia silnika mają charakter indukcyjny, co oznacza, że magazynują energię w polu magnetycznym. Gdy prąd jest gwałtownie przerywany (wyłączenie tyrystora lub przejście do stanu blokowania), indukcyjność "broni się" przed zmianą prądu i wytwarza przepięcie o takiej polaryzacji, aby podtrzymać przepływ.
Dlatego w takich układach stosuje się diodę pełniącą rolę diody swobodnego przebiegu (tzw. freewheel/flyback). Jej zadaniem jest zapewnienie alternatywnej ścieżki dla prądu indukcyjnego po wyłączeniu elementu sterującego. W praktyce:
- prąd może "krążyć" przez diodę i obciążenie, zamiast wymuszać wzrost napięcia,
- napięcie na elementach mocy zostaje ograniczone do poziomu związanego ze spadkiem na diodzie i napięciem w obwodzie,
- zmniejsza się ryzyko przebicia i uszkodzeń tyrystorów wskutek impulsów przepięciowych.
Odpowiedź "tyrystorów przed przepięciami." jest więc właściwa, bo to tyrystory (i inne elementy półprzewodnikowe w torze mocy) są szczególnie wrażliwe na krótkotrwałe przekroczenia dopuszczalnego napięcia wstecznego.
Dlaczego pozostałe odpowiedzi są błędne? "tyrystorów przed zwarciem." oraz "silnika przed zwarciem." sugerują zabezpieczenie nadprądowe. Do ochrony przed zwarciem stosuje się zwykle bezpieczniki, wyłączniki, ograniczniki prądu lub układy kontroli prądu, a sama dioda nie eliminuje przyczyny zwarcia. "silnika przy rozruchu." dotyczy ograniczania prądu rozruchowego (rezystory, softstart, regulacja PWM), a nie roli diody tłumiącej przepięcia przy wyłączaniu.
