Ściągacz do sworzni to narzędzie używane do kontrolowanego, osiowego wypchnięcia sworznia lub elementu osadzonego "na wcisk" (np. w połączeniu przegubowym) bez stosowania uderzeń. Typowo działa na zasadzie docisku śrubowego: korpus w formie jarzma/widełek opiera się o element, a śruba dociskowa przenosi siłę na sworzeń.

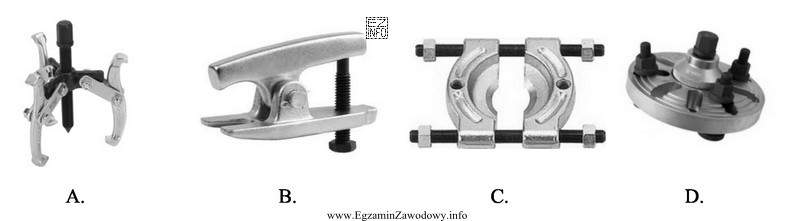

W pytaniu sprawdzana jest umiejętność identyfikacji narzędzi warsztatowych ze zdjęcia. Odpowiedź B jest prawidłowa, ponieważ odpowiada fotografii przedstawiającej ściągacz do sworzni (narzędzie do wyciskania sworzni/przegubów).
Dlaczego pozostałe odpowiedzi są błędne?
- A – wskazuje inne narzędzie/element wyposażenia niż ściągacz do sworzni; brak właściwej konstrukcji umożliwiającej osiowy docisk sworznia.
- C – przedstawia narzędzie o innym przeznaczeniu; mylące może być podobieństwo ogólnego kształtu, ale funkcja i sposób pracy nie odpowiada ściągaczowi do sworzni.
- D – również nie jest ściągaczem do sworzni; w praktyce takie pomyłki wynikają z nieuwzględnienia elementów roboczych (miejsce podparcia i punkt docisku).
Wskazówka egzaminacyjna: szukaj na zdjęciu pary punktów podparcia (jarzmo/widełki) oraz centralnego elementu wywierającego siłę (śruba/docisk). To kluczowe cechy ściągaczy do sworzni.
