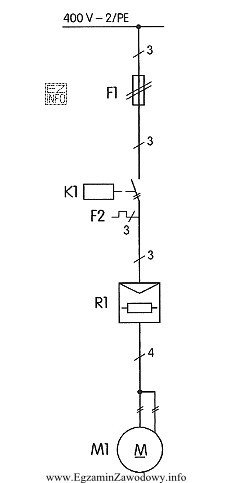

Schemat przedstawia typowy obwód mocy silnika trójfazowego, w którym zasilanie jest doprowadzone przez zabezpieczenie (np. bezpiecznik), następnie przez stycznik i zabezpieczenie przeciążeniowe (przekaźnik termiczny) do silnika. Taki zestaw elementów jest charakterystyczny dla zasilania prądem przemiennym w instalacjach przemysłowych.
Kluczowe są dwie przesłanki:
- Trzy fazy – obecność oznaczeń trzech przewodów fazowych wskazuje na zasilanie 3~.
- Standard napięć 230/400 V – w sieci trójfazowej w Europie napięcie wynosi typowo 230 V między fazą a przewodem neutralnym oraz 400 V między dwiema fazami. Silniki trójfazowe są przeznaczone do pracy z takim zasilaniem.
Dlatego odpowiedź "400 V AC" pasuje do opisanego układu: jest to standardowe napięcie międzyfazowe dla zasilania trójfazowego.
Pozostałe odpowiedzi są błędne z typowych powodów:
- "230 V AC" odnosi się do zasilania jednofazowego (L–N), a schemat sugeruje obwód trójfazowy.
- "230 V DC" i "400 V DC" nie odpowiadają typowemu sposobowi zasilania takiego obwodu mocy ze stycznikiem i termikiem dla silnika 3~; w praktyce układy DC mają inną strukturę i inne oznaczenia, a 400 V DC nie jest typową wartością sieciową dla standardowego zasilania silników przemysłowych.
W praktyce, aby potwierdzić dobór, sprawdza się także tabliczkę znamionową silnika (np. oznaczenia 3~, 400 V, 50 Hz) oraz wykonuje pomiar napięcia międzyfazowego, który powinien dać około 400 V w działającej instalacji trójfazowej.
