KWALIFIKACJA ELM2 - STYCZEŃ 2020



PYTANIE NR 30.

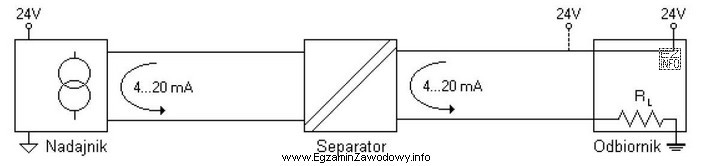

Sprawdzenia działania separatora prądowego w układzie jak schemacie można dokonać wykorzystując
Sprawdzenia działania separatora prądowego w układzie jak
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Separator prądowy jest urządzeniem służącym do izolacji galwanicznej między nadajnikiem a odbiornikiem w celu uniknięcia zakłóceń i uszkodzeń. Sprawdzenie działania separatora prądowego polega na pomiarze prądu na wejściu i wyjściu separatora. Używa się do tego dwóch amperomierzy, aby zmierzyć prąd w obwodzie nadajnika i prąd w obwodzie odbiornika, co pozwala na stwierdzenie, czy separator prawidłowo przekazuje sygnał prądowy 4...20 mA.
