Tolerancje geometryczne służą do określenia dopuszczalnych odchyłek geometrii elementu od ideału. Na rysunku technicznym są zapisywane w ramce tolerancji geometrycznej, która zawiera: symbol tolerancji, wartość tolerancji (zwykle w mm) oraz odniesienie do bazy (baz).

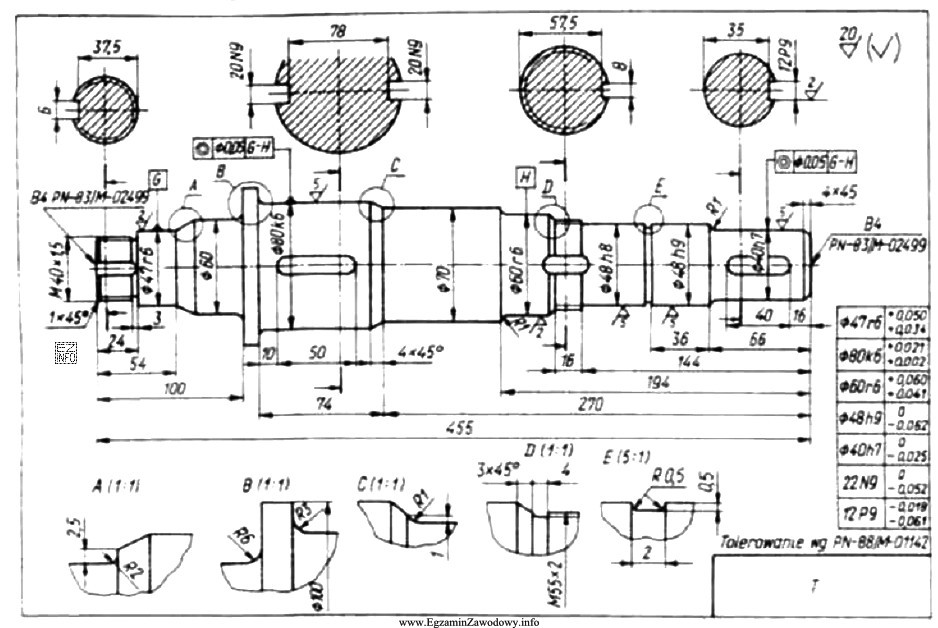

Odpowiedź "współosiowości" jest poprawna, ponieważ symbol dwóch współśrodkowych okręgów oznacza właśnie tolerancję współosiowości. W praktyce wymaga ona, aby oś tolerowanej średnicy znajdowała się w cylindrycznej strefie tolerancji zdefiniowanej względem osi bazowej (np. osi wyznaczonej przez wskazane czopy/otwory bazowe). Ma to duże znaczenie dla elementów wirujących, takich jak wały: ogranicza drgania, nierównomierne zużycie łożysk oraz ryzyko awarii.
Odpowiedź "nachylenia" jest niepoprawna, ponieważ dotyczy tolerancji kierunku związanej z odchyleniem kątowym (ma własny symbol) i nie opisuje współosiowości osi elementu. Odpowiedź "równoległości" jest niepoprawna, bo równoległość kontroluje stały kierunek (utrzymanie równoległego ustawienia osi/powierzchni) i ma symbol dwóch równoległych linii, a nie dwóch okręgów. Odpowiedź "pozycji" także jest niepoprawna: tolerancja pozycji dotyczy położenia elementu względem baz, ale rozpoznaje się ją po symbolu okręgu z krzyżem, nie po dwóch współśrodkowych okręgach.
Na egzaminie warto zapamiętać, że współosiowość wiąże się bezpośrednio z wymaganiem "oś w strefie cylindrycznej względem osi bazy", a jej symbol graficzny jest charakterystyczny i odróżnia ją od tolerancji kierunku (równoległość, nachylenie) oraz tolerancji położenia (pozycja).
