W belce żelbetowej występują zwykle dwa podstawowe rodzaje zbrojenia: pręty podłużne (pracujące głównie na rozciąganie od zginania) oraz strzemiona, czyli zbrojenie poprzeczne (pracujące m.in. na ścinanie i pełniące funkcję montażową, utrzymując pręty podłużne w projektowanym położeniu).

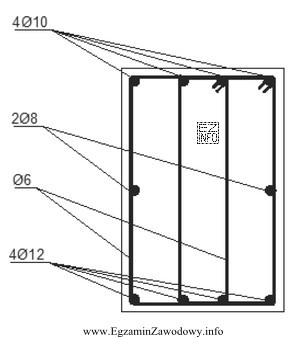

Pytanie dotyczy średnicy prętów strzemion w przekroju poprzecznym belki pokazanym na rysunku. W praktyce średnice elementów zbrojenia rozpoznaje się nie "na oko" po grubości kreski, tylko poprzez odczyt oznaczeń umieszczonych przy zbrojeniu lub w legendzie/wykazie stali (najczęściej zapis średnicy występuje z symbolem średnicy oraz wartością w milimetrach).
Odpowiedź "6 mm" jest poprawna, ponieważ odpowiada średnicy przypisanej na rysunku do elementów będących strzemionami (zamknięte/otwarte pętle obejmujące zbrojenie podłużne). Pozostałe odpowiedzi (8 mm, 10 mm, 12 mm) są typowymi średnicami spotykanymi w zbrojeniach, ale w tym zadaniu nie wynikają z oznaczeń przypisanych do strzemion; mogą dotyczyć innych prętów (np. głównych podłużnych) albo być tylko dystraktorami.
Wskazówka egzaminacyjna: najpierw zidentyfikuj strzemiona (zbrojenie poprzeczne), potem szukaj opisu odnoszącego się konkretnie do nich. Unikaj wybierania średnicy "najbardziej prawdopodobnej" bez sprawdzenia zapisu na rysunku.
