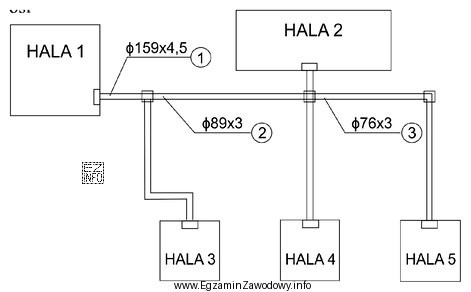

W zadaniach z zakresu izolacji przemysłowych i wykonywania płaszczy ochronnych bardzo często należy odczytać średnicę rurociągu z dokumentacji (np. rysunku schematycznego, izometrii lub zestawienia średnic dla poszczególnych odcinków). Pytanie dotyczy wyłącznie parametru geometrycznego: średnicy rurociągu sieci cieplnej na odcinku 2.
Odpowiedź "89 mm" jest prawidłowa, ponieważ odpowiada średnicy przypisanej do wskazanego odcinka w materiale graficznym do zadania. W praktyce monter izolacji wykorzystuje tę informację m.in. do:
- doboru średnicy płaszcza ochronnego z blachy,
- prawidłowego trasowania i zwijania elementów płaszcza,
- doboru opasek, zamków i połączeń,
- zaplanowania elementów wsporczych i obejm pod konkretny wymiar.
Pozostałe odpowiedzi są błędne z typowych powodów spotykanych na egzaminach:
- "159 mm" może być średnicą innego odcinka lub innej gałęzi rurociągu. Błąd polega zwykle na odczycie parametru z niewłaściwego fragmentu rysunku albo na pomyleniu numeracji odcinków.
- "4,5 mm" to wartość charakterystyczna dla grubości (np. blachy/płaszcza/elementu), a nie średnicy. Uczniowie często wybierają taką liczbę, gdy nie rozróżniają, czy pytanie dotyczy rury czy materiału osłonowego.
- "3 mm" analogicznie wskazuje typową grubość, a nie średnicę rurociągu. To przykład błędu polegającego na podmianie wielkości: "średnica" → "grubość".
Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy rozpatrywana wielkość ma sens fizyczny. Średnice rurociągów w sieciach cieplnych mają zwykle wartości dziesiątek lub setek milimetrów, natomiast grubości blach/ścianek często wynoszą kilka milimetrów.
