Stała skali przyrządu wskazówkowego (np. woltomierza) mówi, ile jednostek wielkości mierzonej przypada na jedną działkę podziałki. W zadaniu jednostką jest V/dz, czyli wolty na działkę.
Aby ją wyznaczyć dla zakresu 250 VDC, postępuje się zawsze tak samo:
- ustala się wartość pełnego zakresu dla wybranego przełącznikiem zakresu (tu: 250 V),

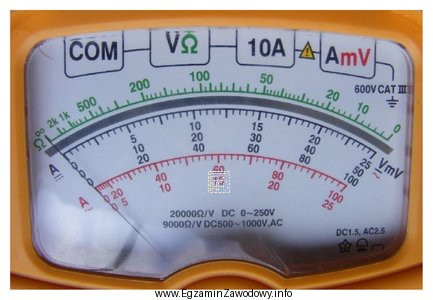

- z podziałki na rysunku odczytuje się, ile działek odpowiada pełnemu wychyleniu (od zera do końca skali dla tego toru odczytu),
- dzieli się pełny zakres przez liczbę działek: stała skali = zakres / liczba działek.
Odpowiedź "5,0 V/dz" jest poprawna, bo jest wynikiem tego przeliczenia dla skali przedstawionej na rysunku przy ustawionym zakresie 250 VDC.
Pozostałe propozycje są typowymi pomyłkami:
- "2,5 V/dz" zwykle wynika z przyjęcia dwa razy większej liczby działek, niż faktycznie ma skala dla pełnego wychylenia, albo z nieświadomego użycia innego zakresu.
- "1,25 V/dz" to efekt kolejnego "podwojenia" liczby działek (lub przejścia na jeszcze inny zakres), często spotykany przy nieuwadze na oznaczenia podziałki.
- "10 V/dz" pojawia się, gdy ktoś przyjmie zbyt małą liczbę działek pełnej skali (np. liczy tylko duże podziały zamiast wszystkich działek) lub błędnie interpretuje podział pomocniczy.
Wskazówka egzaminacyjna: najpierw policz działki dla pełnej skali właściwego toru odczytu, dopiero potem wykonaj dzielenie i sprawdź jednostkę, aby nie pomylić V/dz z samymi voltami.
