KWALIFIKACJA ELM4 - CZERWIEC 2023

Wyjaśnienie poprawnej odpowiedzi:

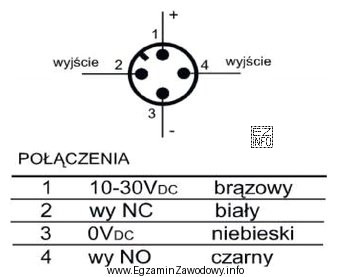

Zgodnie z załączonym schematem połączeń czujnika zbliżeniowego indukcyjnego, przewód brązowy służy do podłączenia zasilania (+), przewód niebieski to 0V (-), a przewód czarny to wyjście NO (normally open), które jest aktywowane stanem wysokim. Aby wykrycie elementu metalowego przez czujnik skutkowało podaniem stanu wysokiego na wejście cyfrowe sterownika PLC, należy użyć przewodów czarnego (sygnał z wyjścia NO), brązowego (zasilanie +) i niebieskiego (0V, masa).
