KWALIFIKACJA ELM6 - CZERWIEC 2021



PYTANIE NR 13.
Sterownik PLC sterujący układem mechatronicznym, w którym zastosowano przetwornik ciśnienia o prądowym sygnale wyjściowym 4 … 20 mA, musi być wyposażony w
Sterownik PLC sterujący układem mechatronicznym, w którym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

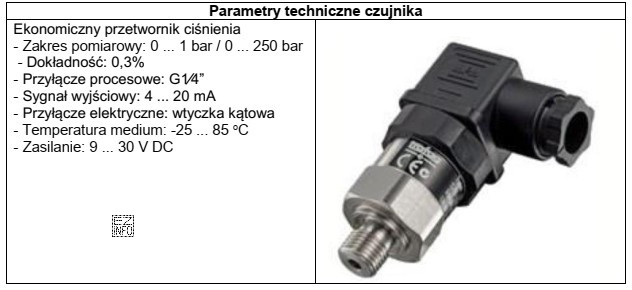

Przetwornik ciśnienia przedstawiony na zdjęciu generuje sygnał wyjściowy w zakresie 4 do 20 mA, co jest standardem w przemysłowych systemach pomiarowych. Aby sterownik PLC mógł prawidłowo odczytać i przetworzyć sygnał z przetwornika, musi być wyposażony w odpowiednie wejście prądowe, które jest kompatybilne z sygnałem 4 ÷ 20 mA. Pozostałe odpowiedzi nie pasują, ponieważ dotyczą wyjść analogowych lub wejścia o innym zakresie napięciowym, które nie są kompatybilne z sygnałem prądowym 4 ÷ 20 mA.
