KWALIFIKACJA ELE2 - STYCZEŃ 2014 (test 2)



PYTANIE NR 15.

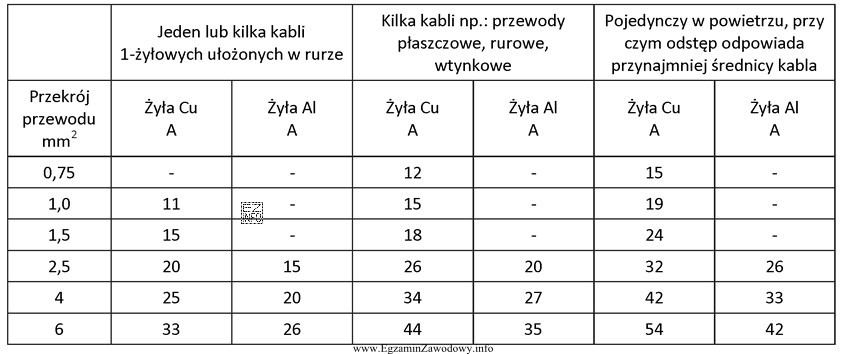

Stosując kryterium obciążalności prądowej, dobierz przewód kabelkowy o najmniejszym przekroju żył miedzianych do wykonania trójfazowej instalacji wtynkowej w układzie TN-S, która jest zabezpieczona wyłącznikiem instalacyjnym z oznaczeniem B16.
Stosując kryterium obciążalności prądowej, dobierz przewó
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wybór przewodu YDY 5x1,5 mm2 jest poprawny, ponieważ jego obciążalność długotrwała wynosi 18A, co jest większe niż prąd znamionowy wyłącznika B16, który wynosi 16A. Tym samym przewód ten jest w stanie bezpiecznie przewodzić prąd zabezpieczany przez wyłącznik B16, spełniając wymagania instalacji trójfazowej w układzie TN-S.
