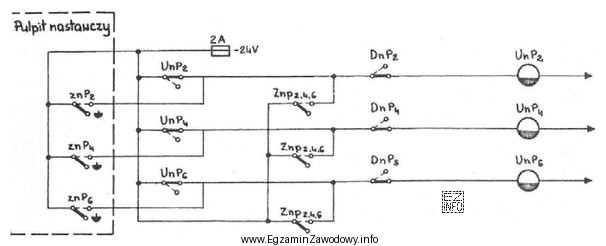

Pytanie dotyczy interpretacji symbolu cewki przekaźnika na schemacie SRK. Kluczowe jest rozpoznanie, czy dany przekaźnik ma własności czasowe oraz na którym etapie występuje zwłoka: przy wzbudzaniu (zadziałaniu) czy przy odwzbudzaniu (odpadaniu).
Odpowiedź "o opóźnionym działaniu ze zwłoką przy odwzbudzaniu" jest poprawna, ponieważ zwłoka przy odwzbudzaniu oznacza opóźnione odpadanie styków po zaniku prądu w cewce. W praktyce daje to "podtrzymanie" stanu przekaźnika przez krótki czas i bywa wykorzystywane do stabilizacji sekwencji działania w układach sterowania.
Pozostałe odpowiedzi odnoszą się do innych cech konstrukcyjnych i funkcjonalnych:
- "z układem prostowniczym" dotyczy rozwiązań związanych z zasilaniem cewki (np. praca z prądem przemiennym i prostowaniem), ale sama obecność prostownika nie jest równoznaczna z funkcją czasową zwłoki przy odwzbudzaniu.
- "polaryzowany prostownikiem" sugeruje zależność działania od biegunowości lub szczególne rozwiązanie układu zasilania/sterowania, a to inna własność niż opóźnione odpadanie.
- "dwuuzwojeniowy" oznacza przekaźnik z dwiema cewkami/uzwojeniami, co jest cechą budowy. Łatwo tu o pomyłkę, bo indeks w oznaczeniu może mylnie kojarzyć się z liczbą uzwojeń, jednak o liczbie uzwojeń wnioskuje się z symbolu i opisu, a nie wyłącznie z zapisu typu.
Na egzaminie warto zapamiętać rozróżnienie: zwłoka przy odwzbudzaniu = opóźnione odpadanie po zaniku zasilania cewki, a zwłoka przy wzbudzaniu = opóźnione zadziałanie po podaniu zasilania. To pomaga uniknąć najczęstszej zamiany pojęć.
