Punkt zerowy obrabiarki (często rozumiany jako maszynowy początek układu) jest punktem odniesienia przypisanym do samej maszyny. Jest on stały dla danej obrabiarki i służy do opisu położenia osi w układzie współrzędnych maszyny.
W praktyce szkolnej i warsztatowej pojęcie to pojawia się przy:
- bazowaniu (odniesieniu osi) po uruchomieniu obrabiarki,
- interpretacji położeń w układzie maszyny,
- ustalaniu relacji między układem maszyny a układem przedmiotu/ustawienia.
Typowy błąd na egzaminach polega na myleniu punktu zerowego obrabiarki z:
- punktem referencyjnym (wykorzystywanym do odniesienia osi na bazę, ale niebędącym "zerem przedmiotu"),
- punktem zerowym przedmiotu (ustawianym technologicznie dla konkretnego detalu i zamocowania),
- oznaczeniami samych osi układu współrzędnych (które mogą mieć podobne elementy graficzne).

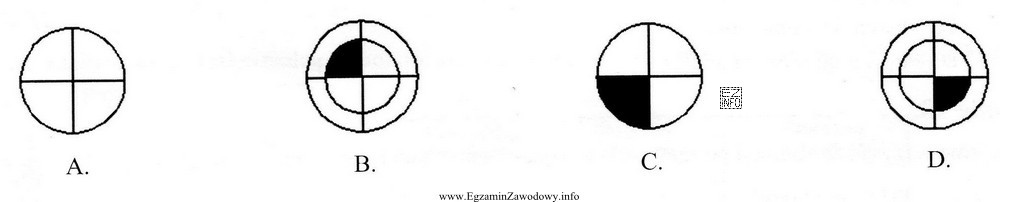

Dlatego w zadaniu należy wybrać rysunek, który wprost oznacza maszynowy punkt zerowy, a nie punkt ustawienia detalu ani punkt referencyjny. Pozostałe rysunki są niepoprawne, jeśli przedstawiają inne punkty bazowe (zmienne dla zamocowania) albo symbole odniesienia osi, które nie definiują stałego zera obrabiarki.
Wskazówka egzaminacyjna: najpierw nazwij w myślach, jaki punkt jest "stały dla maszyny", a jaki "zależy od detalu/uchwytu", i dopiero potem dopasuj symbol. To ogranicza wybór "na oko".
